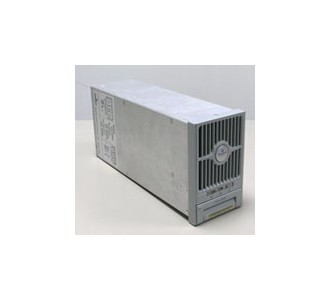

1、N+1配置，并联运行方式，模块总数宜不小于3块。
2、监控单元发出指令时，按指令输出电压、电流，脱离监控单元，可输出恒定电压给电池浮充。
3、可带电拔插。
4、充电装置及各发热元器件的J限温升如下：
▶ 整流管外壳：70
▶ 整流变压器、电抗器B级绝缘烧组：80
▶ 晶闸管外壳：55
▶ 铁芯表面：不损伤相接触的绝缘零件
▶ 降压硅堆外壳：85
▶ 电阻发热元件：25
▶ 钢与钢接头：50
▶ 与半导体器件的连接处：55
▶ 与半导体连接件的塑料绝缘线：25
▶ 钢搪锡与铜搪锡接头：60
变电站电力电源安装：
1、 750kV 变电站及重要的220kV变电站
此类变电站直流系统应充分考虑设备检修时的冗余，应满足两组蓄电池，两组或三组充电装置的配置要求(新疆电网750kV变电站配置三组充电装置)，每组蓄电池和充电装置应分别接于一段直流母线上， 第三台充电装置可在两段母线之间切换，任一工作充电装置退出运行时， 手动投入第三台充电装置且备用充电装置要按同容量配置，蓄电池事故放电时间应不少于2h.
2、220kV 变电站
220kV变电站一般采用双母线接线，由两组充电装置、两组组蓄电池、两段线构成，互为备用。
3、110kV及以下变电站
110kV及以下变电站一般采用单母线接线，由一组充电装置、 一组 蓄电池一段母线构成，结构简单。
