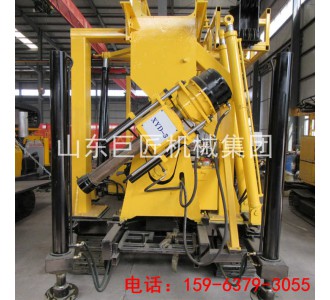

一、XYD-3履带液压岩芯钻机主要特点
1、钻机采用汽车变速箱总成，云内汽车动力总成，具有多个转速级数和合理的调速范围，扭矩大，承载力强，可实现远距离操纵变速，操作集中方便。
2、采用履带底盘，支腿油缸行程1.5m能自动装车，搬迁运输方便。
3、具有油压给进机构，提高钻进效率。
5、配有孔底压力表指示压力，便于掌握孔内情况。
6、具有常闭式液压卡盘，操纵方便灵活。
7、可实现立轴和卷扬机的独立操作。
8、立轴通孔直径大，可换用大六方主动钻杆。
二、XYD-3履带液压岩芯钻机技术参数
|
钻孔深度 |
530m |
|
钻孔直径 |
75-300mm |
|
开孔直径 |
300mm |
|
终孔直径 |
75mm |
|
钻杆 |
Φ60 |
|
钻孔倾角 |
90°--65° |
|
立轴正转速度 |
32-1057r/min |
|
立轴反转速度 |
29-137r/min |
|
立轴行程 |
600mm |
|
立轴内孔直径 |
96mm |
|
单绳提升速度 |
0.5-1.9m/s |
|
钢丝绳直径 |
12.5mm |
|
单绳提升能力 |
30kN |
|
卷筒直径 |
300mm |
|
卷筒容量 |
65m |
|
泥浆泵 |
BW-250卧式三缸 |
|
排量 |
250L/min |
|
工作压力 |
80kgcm² |
|
进水管直径 |
76mm |
|
出水管直径 |
51mm |
|
双联齿轮油泵 |
CBF-F63/25 |
|
前流量压力 |
63L/min 20Mpa |
|
后流量压力 |
25L/min 20Mpa |
|
柴油机 |
云内YN27/功率39kw/2400rpm |
|
电机 |
Y180L-4/22kW/1470rpm |
|
钻机重量 |
6500KG |
|
外形尺寸 |
2500×900×1800mm |
