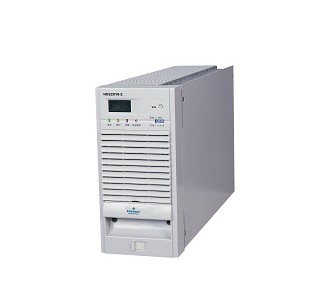

HD22010-2(同系列的还有HD11020-2、HD22005-2和HD11010-2)直流屏充电模块是艾默生网络能源有限公司的明星产品，自2001年前后推向市场以来，HD22010-2充电模块以其高可K性、易用性、长寿命等特征享誉电力行业、石化、冶金等行业，当前网上采用HD22010-2模块组屏的直流屏不少使用年限已超过15年，HD22010-2充电模块工业级产品的品质无愧于广大用户对艾默生品牌的口BEI。广深直流屏服务中心在对用户的变电站巡检过程中，对很多HD22010-2模块做过稳压指标、稳流指标、纹波系数等测试，即使经过这么多年的使用，各种指标依然符合或优于GB。

1. HD22010-2充电模块工作逻辑系统



三相交流电源经过EMI滤波器输入到整流电路，将交流整流为脉动的直流输出，通过无源功率因数校正（PFC）电路，将脉动的直流转换为平直的直流电源，DC/AC高频逆变器将直流转换为高频交流电源，通过高频整流电路将高频的AC转换为高频脉动的直流，此直流通过高频滤波输出。



其中DC/AC高频变换电路在脉宽调制（PWM）电路的控制下通过调整变换电路的脉冲宽度，以实现电压调整（包括稳压和电压整定）。整个充电模块在微机系统的监控下工作，包括模块的保护、电压调整等，同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。



2. HD22010-2充电模块技术指标

HD22010-2直流屏模块的主要作用是实现AC/DC（交流变换成直流输出）变换。充电模块可以在自动（监控模块控制）和手动（人为控制）两种工作方式下工作。该系列直流屏模块有四种型号，以适应用户的不同需要，如下。

HD22010-2：输出220V/10A

HD22005-2：输出220V/5A

HD11020-2：输出110V/20A

HD11010-2：输出110V/10A



HD22010-2充电模块的通用技术指标如下所示。

输入电压：323V～475V（三相三线制）

输入电流：HD22010-2≤8A    HD22005-2≤4A   HD11020-2≤8A   HD11010-2≤4A

交流输入频率：50Hz±10％

功率因数：≥0.92

效率：≥94％



充电模块输出特性表

输出电压范围：198～286V（220V系列）；99～143V（110V系列）

输出电流：HD22010-2：额定输出10A HD22005-2：额定输出5A；HD11020-2：额定输出20A；HD11010-2：额定输出10A

电压上升时间：3～8秒（软启动时间）

输出恒流范围：10％～100％

稳流精度：≤±1％

负载电压纹波系数：≤0.03％ ≤0.05％

稳压精度：≤±0.5％

温度系数（1/℃）：≤0.2‰



HD22010-2充电模块保护特性

模块输出回缩值

回缩值≤40％额定模块电流输出，可恢复

输出过压保护

220V系列：291±4Vdc；110V系列：145±2Vdc（可由监控模块设置）

输出欠压告警

220V系列：194±4Vdc；110V系列：97±2Vdc

输入过压保护点

480±5Vac，可恢复，回差5～15V

输入欠压保护点

318±5Vac，可恢复，回差10～20V

缺相保护（可恢复）

过温保护点：85℃，降温后恢复

精度：±5℃
