●单通道、双通道

●交流电压、电流输入

●模拟量输出

●输入/输出/电源三隔离

●传输精度±0.2%

●模块化设计，体积小，功耗低

●各端子可带电插拔，便于安装、维护

●标准的35mmDIN导轨卡式安装

输入

输入信号

交流0～500V输入，500V以上由电压互感器转换为满量程为100V的电压输入

交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入

输出

输出信号

4-20mA，0-10mA，0-20mA，1-5V，0-5V

输出负载

电流型≤500Ω，电压型≥250KΩ

电源

电源

DC24V(±10%)

功耗

≤1.4W

其它参数

绝缘电阻

≥100MΩ（500VDC时）(输入/输出/电源之间)

绝缘强度

1500Vrms (1 min，无火花) (输入/输出/电源之间)

工作温度

0～50℃（无凝露、无结冰）

相对湿度

25%～85%RH

保存温度

-10～60℃（无凝露、无结冰）

安装方式

35mmDIN导轨安装

安装尺寸

22.5*110*115mm(宽*高*深)

传输精度

0.5%FS±1字

响应时间

≤300ms

重量

约150克

7

8

9

10

11

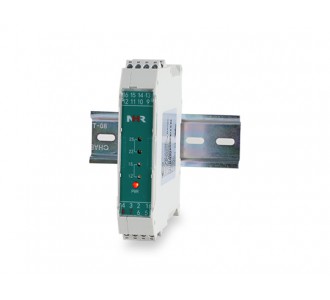

A4系列简易型电量变送器    NHR-A4

-

□

/

□

-

□

/

□

-

□

位

规格

注释

|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

/

|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D

7/8

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

I

交流电流 （0-5A）

V

交流电压 （0-500V）

X

通道II无输入时选择

9/10

<输出>(从列表中选择代码)

代码

类型

X

无输出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<电源>

DC24V(±10%)
