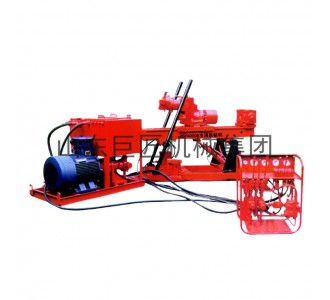

一、ZDY-4000S煤矿用双泵全液压坑道钻机简介
ZDY4000S煤矿用全液压坑道钻机可广泛应用于煤矿井下瓦斯抽放孔、措施孔、探放水孔、防火注浆孔、煤层注水孔等钻孔的施工。
ZDY4000S煤矿用全液压坑道钻机为框架式结构，由主机、液压泵站、操作台三部分组成，结构简单、安全可靠，可解体运输。
二、ZDY-4000S煤矿用双泵全液压坑道钻机特点
1.旋转系统、夹紧系统、推进系统全部液压控制，上、卸钻杆全部为自动，减轻了操作工人的劳动强度。
2.夹紧卡盘、变速箱系统一体化设计，夹紧油缸外置，卡紧力大，便于拆装维修。
3.推进油缸采用双出头油缸设计，具有推进行程长的特点，推进行程可达到1100mm。
4.液压系统采用双泵供油回路系统，推进、旋转互不影响。
5.关键液压件：油泵、马达、操作阀等均采用中德合资产品。
6.钻孔倾角在 ±45°范围内可调。
三、ZDY-4000S煤矿用双泵全液压坑道钻机工作原理
电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
四、ZDY-4000S煤矿用双泵全液压坑道钻机技术参数
|
项目 |
单位 |
参数 |
|
最大钻孔深度 |
m |
350/150 |
|
钻孔直径 |
mm |
150/200 |
|
钻杆直径 |
mm |
63.5/73 |
|
钻孔倾角 |
° |
-45~+45 |
|
输出转矩 |
N.m |
1500~4000 |
|
给进能力 |
KN |
150 |
|
起拔能力 |
KN |
150 |
|
回转速度 |
r/min |
50~280 |
|
正常推进速度 |
m/s |
0~0.26 |
|
适用煤岩坚固性系数 |
|
f≦10 |
|
主机外形尺寸 |
mm |
2380*1300*1520 |
|
整机重量（不包括钻杆） |
kg |
2540 |
|
主机重量 |
kg |
1500 |
|
电动机功率 |
kw |
55 |
山东巨匠机械集团有限公司专业供应煤矿用全液压坑道钻机，主要型号有ZDY-650、ZDY-750、ZDY-1250、ZDY-2300、ZDY-1200S、ZDY-1600S、ZDY-1900S、ZDY-3200S、ZDY-4000S。
