采用机械传动，结构简单、体积小、重量轻、操作方便、性能可靠，配有液压卡盘及液压给进油缸。

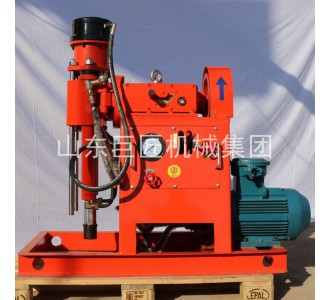

二、ZLJ-350煤矿用坑道钻机用途
主要用于矿井内部各种角度的探水、探煤、抽放瓦斯、防尘注水及其他用途的钻孔。亦可用于地面地质勘探、楼房地基加固及其他用途的钻孔。
三、ZLJ-350煤矿用坑道钻机技术参数
|
技术参数 |
ZLJ-350 |
|
|
立轴额定输出转矩 (N˙m) |
350 |
|
|
使用钻杆 |
(mm) |
φ33.5/42 |
|
钻孔深度 |
φ33.5钻杆（m） |
200/150 |
|
φ42钻杆（m） |
150 |
|
|
钻孔直径 |
开孔 (mm) |
φ89 |
|
终孔(mm) |
≥φ50 |
|
|
立轴通径 |
× |
φ44 |
|
立轴转数 |
(rp/m) |
120/214/375 |
|
立轴行程 |
(mm) |
400 |
|
额定起拔力 |
(kN) |
12(7MPa时) |
|
额定推动力 |
(kN) |
9(7MPa时) |
|
钻孔角度范围 |
（。） |
0~3600 |
|
绞车提升能力 |
(kN) |
8.7/4.74/2.69 |
|
绞车单绳第一层提升速度 |
(m/s) |
0.25/0.45/0.79 |
|
卷筒容绳量 |
(m) |
30 |
|
使用钢丝绳直径 |
(mm) |
φ11 |
|
弹簧卡盘使用压力 |
（MPa） |
6 |
|
弹簧卡盘最大夹紧力 |
(kN) |
30 |
|
使用油泵型号 |
|
YBC-12/125 |
|
油泵额定压力 |
（MPa） |
12.5 |
|
油泵额定流量 |
(L/min) |
12 |
|
电机 |
型号 |
YBK2-132S-4 |
|
功率(kW) |
5.5 |
|
|
转速(r/min) |
1400 |
|
|
额定电压（V） |
380/660 |
|
|
额定电流（A） |
11.6/6.7 |
|
|
质量 |
(kg) |
500 |
|
外形尺寸 |
(mm) |
1250×640×1265 |
山东巨匠机械集团有限公司专业供应煤矿坑道钻机，主要型号有ZLJ-200、ZLJ-250、ZLJ-350、ZLJ-400、ZLJ-650、ZLJ-700、ZLJ-750等。
