产品介绍

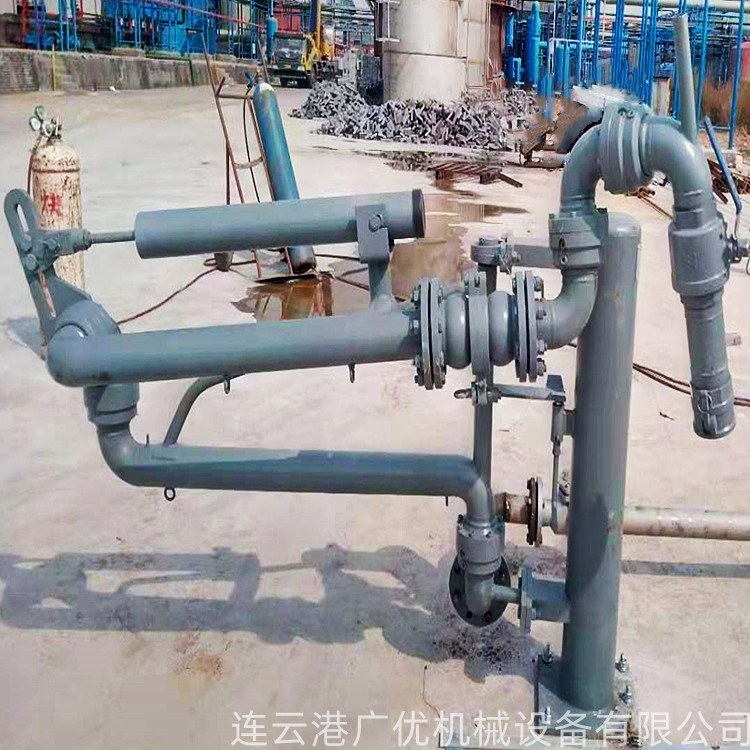

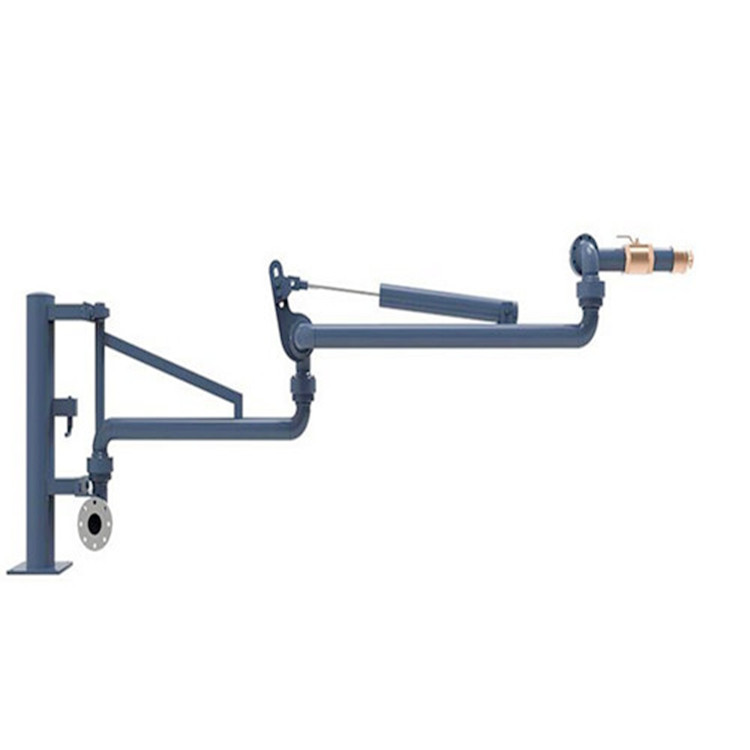

2503型底部装卸车鹤管适用于原油、渣油、化工介质、水煤浆等介质的汽、火车底部装卸

　　2503型鹤管参数：

　　产品名称：槽车底部装卸车鹤管

　　产品型号：AL2503

　　使用范围：汽车罐车液体灌装

　　适用介质：汽柴油、液体化工品

　　公称直径：DN80、DN100

　　设计温度：按要求

　　设计压力：0.6~2.5MPa

　　材质：碳钢、不锈钢、钢衬PTFE

　　连接方式：快速接头、松套法兰（根据槽罐车灌口连接形式而定）

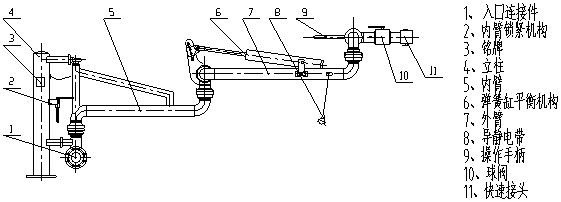

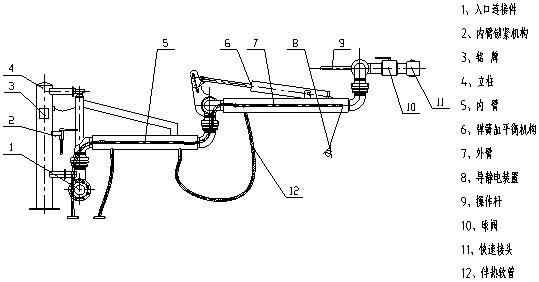

　　AL2503型底部装卸鹤管主要结构：

　　1. 立柱：起支撑作用，承受臂展开时的翻转力矩

　　2. 旋转接头：由转动件及密封件等组成，主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件

　　3. 内臂：用于连接输送管道，并与外臂连接的部件

　　4. 外臂：可在水平面和垂直面的范围内转动，主要用于装卸臂同槽车调整对接工作位置的部件

　　5. 平衡器：用于平衡外臂转动力矩的部件

　　6. 球阀：手动控制装卸开关

　　7. 快速接头：手动驱动，能同槽车接口快速连接的部件
