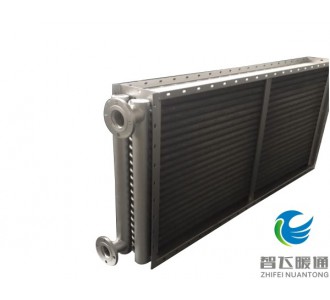

GLⅡ型工业散热器

一、GLⅡ型工业散热器概述

   1．GLⅡ型工业散热器采用工艺先进，传热性能高的无缝钢管绕钢翅片制成，由钢制多孔板框架支撑及翅片管组成；

   2．GLⅡ型工业散热器广泛应用于空气加热、冷却及余热回收等大中型换热器系统中；

   3．工业散热器热交换中的工作介质：蒸汽（≤1.6MPa）、热水（≤130℃）；

   4．GLⅡ工业散热器型号表示说明GL①-②-③-④；

                      ①—散热器排数（二排，四排，六排）；

                      ②—散热器表面管数；

                      ③—散热器有效管长（吋）。

  举例：GLⅡ4-24-60表示：散热器长1600mm,高1020,由4排散热管组成。

二、GLⅡ工业散热器结构特征

  1．GLⅡ工业散热器采用钢制双回路(二排)、或多回路(四排、六排)结构，翅片管采用绕制成型工艺，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承压高，耐腐蚀；

  2．翅片管式换热器的散热排管全叉排排列，并用单独弯头管连接；

  3．GLⅡ工业散热器热交换性能良好，可替代钢制串片散热器使用；

  4．散热管特性：

       散热面积：0.64m²/m  肋化系数：14.56

       肋通系数：15.8     净面比：0.53

三、GLⅡ工业散热器技术参数表

续表．GLⅡ工业散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表

续表． GLⅡ工业散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表

续表．GLⅡ工业散热器散热面积F（m²）、通风净截面积Ff（m²）、参考重量W（Kg）、安装尺寸等一览表

备注：1、表中表示的散热面积均为二排结构，其余四排、六排结构的散热面积分别×2、×3即得；

 2、表中表示的散热面积均为二排重量，其余四排、六排结构的参考重量分别×1.8、×2.7即得。
