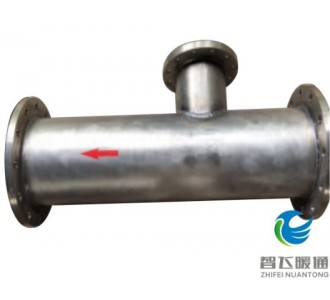

长沙加热器 智飞暖通 厂家直销 SQS-300-500型生水加热器 汽水混合器 工业加热器

产品品牌: 智飞暖通
最小起订: 1 台
产品价格: 9500.00元/台
供货总量: 1000 台
发货期限: 自买家付款之日起 7 天内发货
浏览次数: 52
询价


  • 产品详细说明
  • 详细参数
SQS型生水加热器

(化工设计手册专业推荐30年)

SQS型生水加热器


一、SQS生水加热器 概述

    SQS生水加热器是一种装设于管道上直接式加热设备,具有热效率高、噪声低、安装简单、不占空间等特点,广泛应用于采暖、电厂生水加热系统。

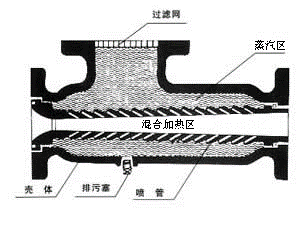

SQS生水加热器结构如图所示,核心部件为拉法尔喷管,从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出,生产热水。蒸汽和水在高速流动中混合,无噪音、无振动。

SQS型生水加热器1

二、SQS生水加热器外型尺寸

SQS型生水加热器表

SQS型生水加热器2


三、SQS生水加热器 选型参考

SQS生水加热器可用于空调采暖、电厂生水的加热系统,根据实际水流量的蒸汽耗量选用加热器。

1、汽水混合器未通入蒸汽时,额定流量下,水头损失为5mH2O,通入蒸汽后,水头损失可按1mH2O考虑;

2、蒸汽压力大于水压0.05MPa以上;

3、汽水混合器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;

4、汽水混合器适宜安装在水泵的吸水侧。



四、SQS生水加热器 安装与使用

1.生水加热器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;

2.生水加热器前后装设阀门、压力表及温度计,以便于观察和调节加热器工作状况;

3.生水加热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。



五、SQS生水加热器典型应用

1.反应釜循环水加热

SQS型生水加热器3

2.电厂生水加热

SQS型生水加热器4
