乙炔黑可用于超级电容器，做导电体。

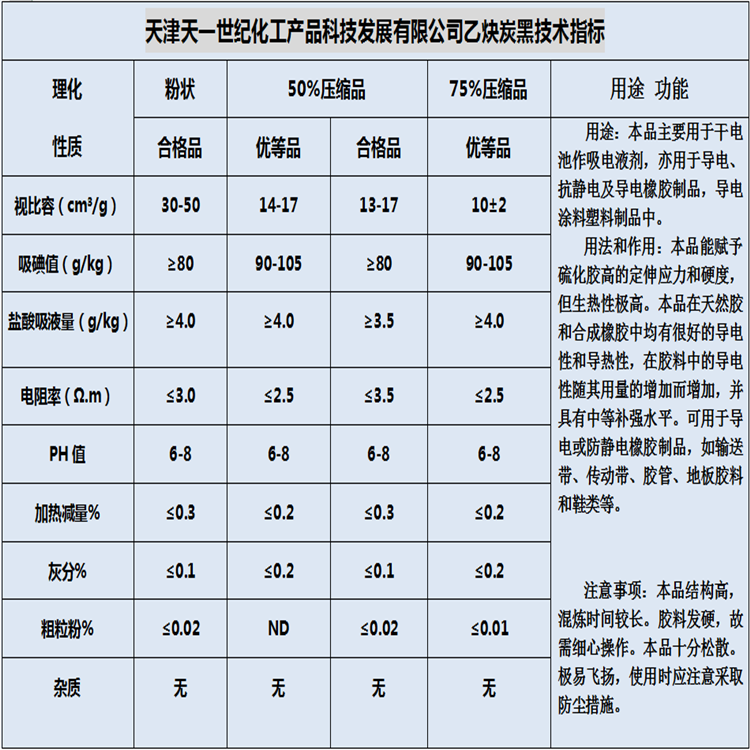

外观为黑色极细粉末，相对密度1.95(氮置换法)。表观密度O.2～O.3g/cm3。平均粒径30～45nm。比表面积55～70m2/g。吸碘值60～80gI2/kg。乙炔炭黑纯度很高，含碳量大于99.5%，氢含量小于O.1%，氧含量O.07%～0.26%。pH值5～7。电阻率极低，具有优良的导电性、导热性和抗静电效果。
用作抗静电剂。加入丙烯酸酯/醋酸乙烯共聚的乳液中，可制成导静电乳液压敏胶黏剂，加入量为1.2%时导电性达到7.2×103Q，可用于粘贴导静电PVC地板。也用作导电性填料，配制导电性要求不高的导电胶黏剂。
乙炔炭黑是由碳化钙法或石脑油（粗汽油）热解时副产气分解精制得到的纯度99%以上的乙炔,经连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反应炉外筒水冷夹套进行控制。乙炔炭黑作为锰干电池的阳极材料与二氧化锰和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，贮存性能也更好。乙炔黑几乎占领了这一领域的整个市场。可以预测，今后也会和干电池的需求一同延续下去。
