新河县常兴水利机械厂

CSY三索式钢丝绳格栅除污机

最小起订: 1 台
产品价格: 85000.00元/台
供货总量: 10 台
发货期限: 自买家付款之日起 12 天内发货
浏览次数: 200
询价


  • 产品详细说明
  • 详细参数
 产品介绍: CSY三索式钢丝绳格栅除污机是用来拦截污水中的悬浮物和底部的沉积物等,保护设备的水泵和叶轮,减轻后续设备的处理负荷。

应用范围: 目前主要运用于截取自来水厂、雨水泵站、发电厂冷却水取水口、城市污水处理厂及工业废水中粗大的固体悬浮物。

设备材质: 设备主体不锈钢(304、316)
                  设备主体碳钢防腐

突出优势

1.框架结构独特,采用分体式,即上机架与下部格栅组不是一体;
2.耙斗采用专用的大容量、重载型的“抓斗式”,它通过两侧的滚轮导向和钢丝绳牵引保证其运行平稳;
3.在上机架上设有卸料刮板,可有效地将耙斗内的污物刮至卸料口排出,卸料干净彻底;
4.耙斗的升降和开合为两个独立的驱动系统,在电气系统的控制下按设置的程序运行;
5.设备操作简便,可直接就地/远程控制设备的运行;











工作原理

它的机架固定在井口上端,由固定栅条组成过水栅面,当污水流经栅面,大于栅隙的杂物被 拦截;耙斗先由翻耙电机驱动,完成开翻动作后停止,再由升降电机驱动,并在高度限制器的控制下,沿两侧导轨下降至格栅井底部后停止,并再次自动开启翻耙电 机,完成合耙动作后停止,升降电机又再次启动,耙斗在钢丝绳的牵引下,插入栅条间隙中,将拦截的杂物捞起,并沿着栅面、挡渣上升,在高度限制器控制下,在 到达卸料口位置后,升降电机停止,上机架处的清污刮板随耙斗的上升动作自动将杂物刮除,从卸料口中落入输送机或垃圾小车上,一次清捞过程完成。

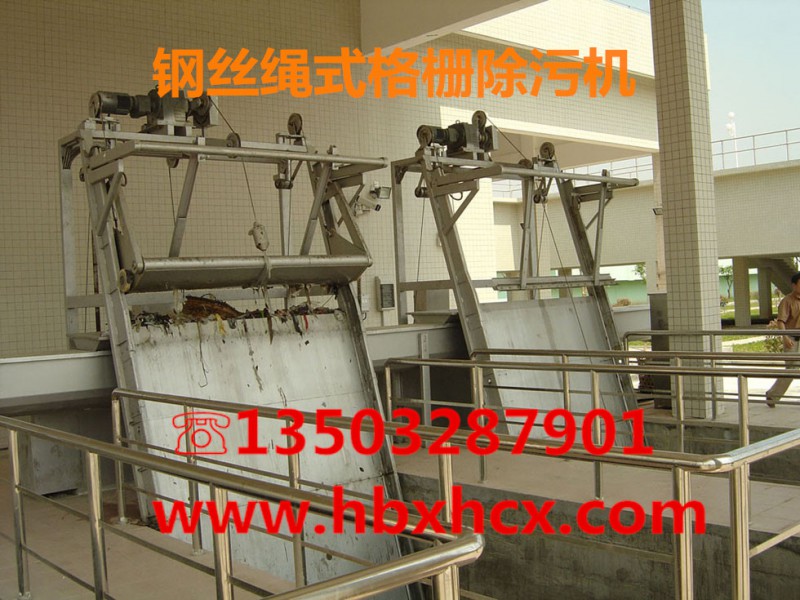

钢丝绳格栅清污机_






技术参数

参数 型号 CSY1000 CSY1100 CSY1200 CSY1300 CSY1400 CSY1500 CSY1600 CSY1700 CSY2000 CSY2500 CSY3000
设备宽度B(mm) 1000 1100 1200 1300 1400 1500 1600 1700 2000 2500 3000
渠道宽度B1(mm) B+100
有效栅宽B2(mm) B-130
预埋中心局B3(mm B+200
设备总宽B4(mm) B+340
栅条间隙b(mm) 20~100
安装角度α(°) 75-90
渠道深度H(mm) ≤12000
卸料口高度H1(mm 100-1200
栅条长度L(mm) (最大水深+600)/sinα(根据用户需求定制)
耙斗速度V(m/min ≤6.0
升降机功率N1(Kw 1.1-2.2 1.5-3.0
翻耙机功率N2(Kw 0.55-0.75 0.75-1.1
耙斗负荷能力(N/m 1400
单侧预埋单数量n n=H÷sinα÷1000(W≥2)

土建
载荷
P1(KN) 20.0 30.0
P2(KN) 15.0 20.0
△P(KN) 2.5
