产品介绍:
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全全封闭结构无粉尘溢散的特点。 筛分目数200目,可筛分出7种不同粒度的物料。
DZSF系列直线振动筛利用振动电机澈振作为振动源,使物料在筛网上被抛起,同时向前做直线运动,物料从给料机均匀地进入筛分机的进料口.通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封胡结构.无粉尘溢散.自动排料等特点,更适合于流水线作业。
DZSF系列直线振动筛选型需要知道的参数1物料是什么2物料的比重3需要的产量4物料分成几个规格范围5每层筛网规格,提供的越详细越好选择判断。比如想筛分玉米粒,把里面杂质小土块筛掉,时产1吨,筛网目数3mm,比重约0.8等;想把打碎的玻璃器皿分成6个范围规格,需用5层筛网,筛网目数是5目、6目、8目、10目、16目,时产10吨,比重1.2左右等等。
材质:直线振动筛常用的是碳钢材质,当筛分食品类、含水分或者腐蚀性物料时需用304不锈钢材质。
原理:该机都是采用两台振动电机,振动电机与筛面成45°角放置,输出的激振力与筛面成45°,力量分解为向上蹦跶的力和向前跑的力,综合后物料是跳跃式向前跑,在激振力和自重力作用下持续抛起落下后细料透网到下一层,从而达到筛选和分级的目的。
优点:该机筛分精度高产量高、结构成熟完善、耗能少、简单好用、密封性好、故障率低、维护方便、经济实用。
应用:在化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中都广泛使用,优异的产品质量和性能赢得了用户的肯定和赞誉。
DZSF系列直线振动筛的宽度影响产量,长度影响筛分精度,宽度常用的有500、800、1000等,长度有2000、2500、3000等,可任意搭配,其中宽度500长度2000用的最多,其它宽度和长度及层数都可定做,以下是部分型号的参数:
DZSF直线振动筛的特点:
1.DZSF系列直线振动筛利用振动电机激振作为振动源,使 物料在筛网上被抛起,同时向前做直线运动,通过多层筛 网产生数种规格的筛上物、筛下物,分别从各自的出口排出。
2.直线筛全封闭结构,无粉尘溢散,自动排料等特点,更适合于24小时流水线作业;
3.具有耗能低、产量高、结构简单、易维修;
4.直线筛独特的装网结构,无混级、串料现象;
5.直线筛采用角度可调控的激振源,筛的净;可多层设计,筛的多;可负压抽空,环境好。
直线振动筛的适用行业:
对粉状、颗粒状物料的筛选和分级,有独特的效果。广泛应用于化工、医药、食品、金属、冶金矿业等行业。
化工行业:化肥、尿素、石油焦、树脂、涂料、化妆品、油漆等。
医药行业:工业药品、中药粉、颗粒药丸、微丸等;
食品行业:大豆、板栗、小馒头、香料、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、金属粉末行业、矿山业等。
其它行业:塑料、磨料、废油、废水、染整废水、造纸、助剂、活性炭、碳素、建材业等。

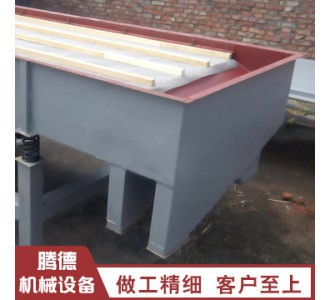

部分宝贝图片
直线筛结构示意图
直线筛组成:
该系列直线振动筛主要由筛箱、筛框、筛网、振动电机、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机:(使用与维修方法详见振动电机使用说明书)。
5、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
6、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
我公司设计生产的直线筛可根据用户物料特性不同选用不同的材质,常用材质分别为Q235碳钢与304不锈钢两种。
1、碳钢材质直线振动筛的选择标准:该材质直线振动筛可用于没有腐蚀或没有卫生要求的物料进行筛分工作,为确保碳钢的使用寿命可在其表面进行喷漆、喷砂处理;
2、不锈钢材质直线振动筛的选择标准:对于一些具有腐蚀性或对卫生有要求的需选用304不锈钢或316L材质。也可选用与物料接触为不锈钢,支撑架为碳钢的方式(当然相对的价格会较整机不锈钢便宜)。
