山东中煤工矿物资集团有限公司

XY-44A型岩心钻机

产品品牌: 中煤
最小起订:
产品价格: 面议
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 43
询价


  • 产品详细说明
  • 详细参数
 XY-44A型岩心钻机产品介绍

XY-44A型岩心钻机是以金刚石和硬质合金钻进为主的岩心钻探设备,主要适用于地质、冶金、煤炭、水文、工程等行业,也可用于工程地质勘探、浅层石油和天然气开采、矿山坑道通风、排水、水文水井钻进以及大口径基础桩工程施工等。

XY-44A型钻机的主要特点

1、钻机具有较多的转速级数(12级正转2级反转)和合理的转速范围,低速扭矩大(最大达8000N.m),既适合合金、金刚石岩心钻进,也适合用于工程地质勘察、水文水井钻进和基础桩工程施工。

2、立轴通孔直径大(93mm),双油缸液压给进,行程较长(可达600mm),工艺适应性强,特别适合较大直径钻杆绳索取芯(上部取芯)钻进,有利于提高钻进效率。

3、采用6T46变速箱。技术成熟,质量稳定,超负荷能力强,售后服务站及配件遍布全国。

4、液压卡盘为碟形弹簧卡紧、液压油缸松开、三卡瓦自动定心式液压卡盘。

5、液压系统采用齿轮油泵供油,安装简单,使用方便,功率消耗少,液压系统油温低,工作稳定。系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵起出孔内钻具。

6、动力有4110(81千瓦)自然吸气发动机,4110(105千瓦)涡轮增压发动机可选。

7、钻机重心低,移机距离长(460mm),固定牢靠,高速钻进稳定性好。

8、配有防震仪表,利于掌握孔内情况。操纵手把少,操纵灵活。

XY-44A型岩心钻机主要技术参数

钻进能力

岩心钻进

钻杆类别

钻杆规格(mm)

钻进深度(m)

国产钻杆

内加厚式

42

1400

50

1000

60

830

绳索取心

55.5

1250

71

1000

89

800

DCDMA钻杆

BQ钻杆

1300

NQ钻杆

1000

HQ钻杆

750

PQ钻杆

420

外加厚式

60mm

800

73mm

500

89mm

300

钻孔角度

0°~360°

动力机

型号

功率

转速

(1)电动机

Y225S-4

37KW

1480 r/min

(2)柴油机

CA4110

81KW

2800 r/min

回转器

型式:双油缸液压给进机械回转式

立轴通孔直径

φ93

立轴转速

正转(r/min)

60/90/166/272/379/481/183/296/514/835/1164/1476

反转(r/min)

63/198

立轴最大扭矩

8000N·m

立轴行程

600mm

立轴最大起重力

125KN

立轴最大加压力

90KN

卷扬机

型式:行星齿轮传动,手把制动

钢丝绳直径

φ18.5mm

卷筒钢丝绳容量

95m(缠绕七层)

单绳最大提升力

45KN

钢丝绳提升速度

卷筒线速度(m/s)

0.7-2.68m/s 十二级

(第三层)

离合器

型式:汽车专用干式单片摩擦式离合器(与6T46变速箱配套)

液压系统

系统压力

额定压力

20Mpa

最高压力

25Mpa

排量

20ml/r

机架

型式:滑撬式(带滑动底座)

钻机后退行程

460mm

让开孔口距离

260mm

外形尺寸(长×宽×高)

3050*1100*1920mm

钻机重量(不包括动力机)

2300kg

该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家,获得客户的一致好评。Zmjt063

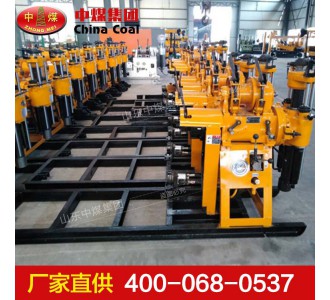

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。
