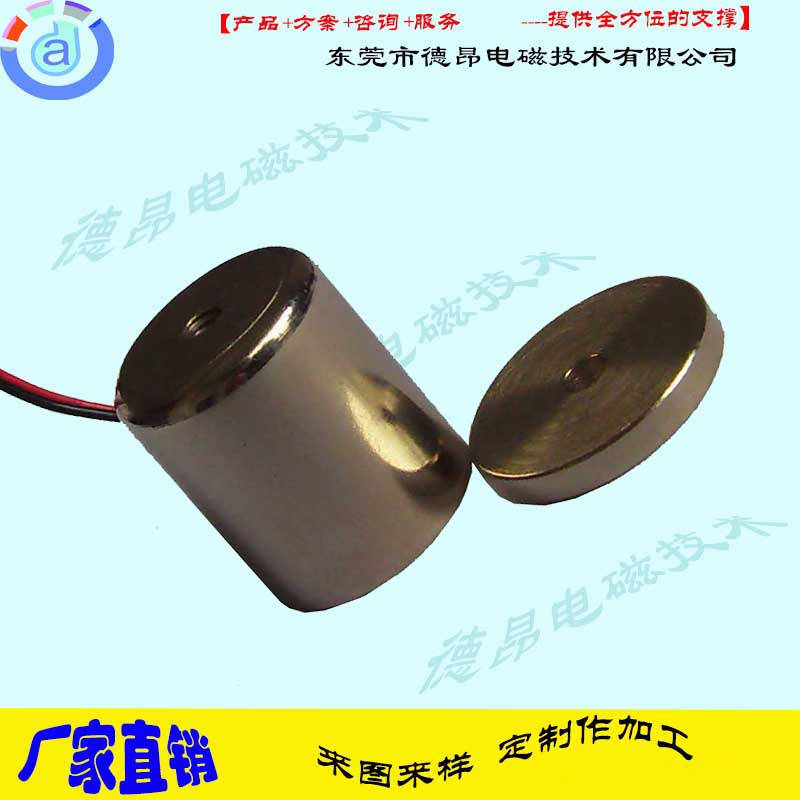

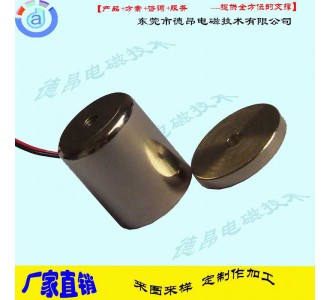

DKX3030-自保持吸盘电磁铁基本说明

一：产品应用

自保持式吸盘式电磁铁主要应用在各类机械手、机械臂等设备上。

二：产品组成

此类电磁铁由导磁体外壳，磁感应线圈及永磁铁组成，

三：工作原理

断电时通过内置磁铁磁化轭铁与固定铁芯组件产生强大的磁场，通正向电时抵消永磁铁磁场，此时吸引力消失，通反向电时磁力叠加在永磁铁上，此时吸力得到最大化。

四：产品特性说明：

4.1绝缘电阻              线圈和框架间100MΩ(DC500V 常规温度/湿度)

4.2耐电压                线圈和框架间AC500V(50/60Hz)1Min AC1200V(50/60Hz)1Sec(击穿电流10mA)

4.3温    升              在额定电压DC3V下，温升为65℃Max

4.4寿    命              典型值为50万次

DKX3030自保持式吸盘式电磁铁基本参数：

产品类型：     保持吸盘/磁保持吸盘

主体尺寸：     外径30*高度30(mm)

零件处理：     镀化学镍

适合行程：     0mm

安装方式：     螺纹安装

参考力度：

                   不通电保持力       0mm≥7.0Kgf

                   通电残留吸引力     0mm≤800gf

外形尺寸：
