压风供氧系统作为避难硐室的主系统之一，主要由压风管路压风供氧、自备氧气瓶供氧以及隔绝式压缩氧自救器系统组成三级供氧系统，以保证硐室内人员的呼吸需求，维持生命。

避难硐室压风供氧系统可以细分为矿用氧气呼吸器，避难硐室氧气终端，压风自救装置，压风自救器，正压氧气呼吸器，灭火器，氧气瓶，矿用压风供水自救装置，自动苏生器，紧急呼吸器等，供氧系统可对救生舱的氧气供应实现控制，即通过供氧箱的设定，调节舱内氧气供给量，使氧气瓶按设定压力及流量为救生舱内供氧，通过生存舱内的供氧箱手动对氧气流量进行调节。

压风供氧系统技术条件

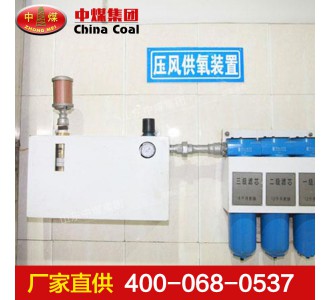

压风系统供氧装置利用硐室前预埋的压风管路作为气源，经过阀门后先进入过渡舱内设置的水、灰尘、油的三级过滤，然后经过预先设置的减压器，管路进入气体输出端，从而转到每人手中的呼吸面罩中，为避难所内避险人员提供更加新鲜、舒适的空气。

1、压风系统供氧装置利用地面压缩空气通过管路（地面压风系统）作为气源，经过阀门后进入过渡硐室内设置的水、灰尘、油的三级过滤，经过预先设置的减压器、浮子流量计、管路进入气体输出端口。

2、压风供氧采用大流量C.A.T三级过滤，管道采用DN35管道管件及减压控制装置。

3、人均供风量≥0.3m3/min，连续噪音≤70dB。

4、氧气浓度达到18.5~23.0%。

5、减压器入口压力≥15MPa、出口压力0.1-0.3MPa（可调节）、输出流量不小于20m3/min。

6、浮子流量计量程0-8m3/min、分度值0.3m3/min。

7、高压压缩氧供氧系统40L氧气瓶来货时必须充填为满瓶。

压风供氧系统简要说明

1、硐室内装有多种气体切换装置，气体供应应以压风为主；

2、当无压风时马上转换氧气位置供人呼吸；

3、当无氧气时采用手动风机起动气源操作装置供人氧气呼吸；

4、硐室空间较大，压缩氧是放在环境中的0.5L/人min达不到人呼吸的要求，只能用面罩戴在嘴上呼吸才能达到要求，因此还必须配备带呼吸面罩的矿井压风自救装置才能满足要求。

在硐室内避险人员过多压风自救装置不够用，可打开紧急供氧排放供人呼吸，氧气瓶数量的确定方法：按照硐室人数确定存放数量，自备氧供氧流量0.5L/人 min，避险人数10人，安全系数1.2，避险时间96h，所需氧气体积为：0.5*10*96*60*1.2=41472L，选用工作压力为 15MPa，容积为60L的氧气瓶作为供氧气源，每支氧气瓶内可用氧气体积为60*149=1*v=8940，故需氧气瓶数量为41472/8940=5 支，所以10人所需60l氧气瓶5支，可维持96h。
