矿用双向风速传感器（以下简称传感器），主要用于煤矿井下各种巷道、风口、扇风机井口等处的风速、风向的检测，能够就地显示当前风速值并有同步风速值信号输出。

GFY15矿用双向风速传感器技术参数

1、防爆型式矿用本质安全型，防爆标志为：“ExibⅠMb”。

2、供电电源a）工作电压：直流 9V~24V；b）工作电流：≤50mA。

3、测量范围：0.4m/s～15m/s。

4、基本误差：在测量范围内不超过±0.2m/s。

5、分辨率：0.1m/s。

6、输出信号(出厂时只有一种)

6.1、RS485 信号a) 半双工通信方式，传输速率：2400bps；b) 信号电压峰峰值：2V～12V；c) 最大传输距离：不小于2km（使用MHYV 煤矿用电缆，其单芯截面积为1.5mm2)。

6.2、频率信号a) 信号范围：200Hz~1000Hz(线性对应0 m/s～15m/s)频率信号；b) 信号的正、负脉冲宽度：≥0.3ms；c) 高电平不小于3.0V（拉电流为2mA 时），低电平不大于0.5V（灌电流为2mA 时）。

6.3、电流信号a) 1mA～5mA 或4mA～20mA 电流信号(线性对应0 m/s~15m/s，也可选为0~5mA 或者0~20mA)；b) 负载能力：1mA～5mA 时≥800Ω；4mA～20mA 时≥200Ω。

6.4、电流信号a) 电流类型：1mA/5mA、0mA/5mA(对应正向风/反向风)可选（电路板右边的跳线J1，拨下时输出1mA/5mA，接上时输出0mA/5mA）；b) 信号范围：0mA时，≤0.05mA；1mA 时，1mA～1.4mA；5mA 时，4.5mA～5.5mA；c) 负载能力：≥1kΩ。

7、响应时间传感器的响应时间：≤5s。

8、声光报警功能a) 传感器能在测量范围内设置报警点（出厂设为8m/s），报警显示值与设定值的差值不大于0.1m/s；b) 报警声级强度在其1m远处的声响信号的声级不小于80dB（A）；光信号在黑暗环境中20m 远处清晰可见。

该产品已出口美国、法国、加拿大、印尼、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

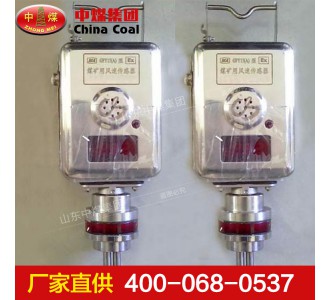

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
