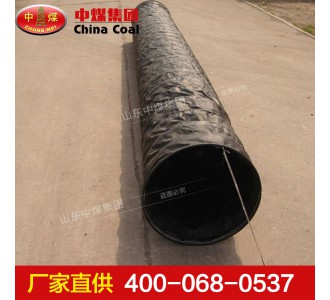

负压导风筒用于煤矿、隧道、井下局部扇风机进行负压通风。

风筒品种：风筒按涂覆布材料分为橡胶涂覆布负压风筒、塑料涂覆布负压风筒和橡塑涂覆布负压风筒。

1－端圈  2－吊环安装线  3－吊环  4－反边

项目 尺寸 允许误差（mm）

风筒直径（D） 300  400  450  500  600  800  1000  0±6

风筒长度（L） 5  10  20  0±100。

注：1、风筒尺寸或特殊形状规格的异型风筒、弯头、三通等，可根据需方要求制造。

2、风筒吊环、端圈等金属配件的规格如有特殊要求由供需双方商定。

3、风筒两端加反边其长度L，为150-200mm。

风筒通风性能测试报告

风筒直径，mm百米风阻（N·S 2 /M 8 ）

300  ≤811.0

400  ≤196.0

450  ≤122.0

500  ≤54.0

600  ≤24.0

800  ≤6.0

1000  ≤2.0。

该产品已出口美国、法国、加拿大、印尼、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。Zmjt063

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
