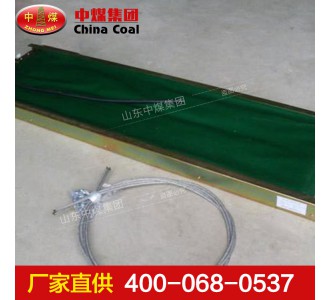

纵向撕裂检测装置将纵向撕裂检测装置两根引出线接入KHP-Z型主机，正常时，传感器处于断开状态，输出高电平。若皮带撕裂，有物料（煤）约1200g落入传感器上，导点橡胶使键盘两根引线短路，输出低电平，撕裂指示灯亮，主机执行继电器释放，实现撕裂保护，同时发出语言报警信号。

纵向撕裂检测装置调试

将纵向撕裂检测装置安装于皮带下方，两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上，皮带机正常运转时，用手轻轻压按撕裂传感器传感面，皮带机应停机，监控仪主机面板上的“撕带”指示灯亮，同时应发出响亮的“撕带”语言报警声。

纵向撕裂检测装置相关参数

1、接点容量：12V/0.2A。

2、接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω。

3、动作值压敏式撕裂传感器的面积3000cm2，其上100cm2处落入1200g物料时，传感器动作输出0V。

4、动作值允许误差范围压敏式撕裂传感器动作误差±10％两输出端子应接通，接通电阻＜0.2Ω。
