上海航发直齿共轭内啮合齿轮泵
概述
NB系列直齿共轭内啮合齿轮泵是一种设计新颖具有国际先进水平的液压动力元件，它具有结构简单、噪音低。寿命长、污染敏感性小等优点。
工作原理：
直线共轭内啮合齿轮泵，内外齿轮采用固定月牙板分开，齿轮采用直线共轭方式进行啮合。直线共轭内啮合齿轮泵其长寿命特性取决于耐磨性，内部机械表面及各功能零件之间有一层油膜保护层，几乎没有磨损，即使使用一般液压油，也不易磨损机件。
另外，采用双极加压轴承压力差原理，在增加工作压力的同时，也改善了泵的工作条件，延长了泵的使用寿命。
适用范围：
广泛应用于矿山机械、工程机械、塑料机械、冶金机械、电钻辅机、石油化工机械、食品包装机械、精密机床、通用机床等各种机械的液压系统，如：注塑机、试验机、橡胶平板硫化机、压铸机、弯管机、冲剪机、压砖机、电瓶叉车等。
单级低压： NB2-C20F NB2-C25F NB2-C32F NB3-C40F NB3-C50F NB3-C63F NB4-C80F NB4-C100F NB4-C125F NB5-C160F NB5-C200F NB5-C250F
单级中压泵： NB2-D10F NB2-D12F NB2-D16F NB3-D20F NB3-D25F NB3-D32F NB4-D40F NB4-D50F NB4-D63F NB5-D80F NB5-D100F NB5-D125F
NB5-D140F
双级高压泵： NB2-G10F NB2-G12F NB2-G16F NB3-G20F NB3-G25F NB3-G32F NB4- G40F NB4-G50F NB4-G63F NB5-G80F NB5-G100F NB5-G125F
防止齿轮油泵故障方法：
(1)根据季节添加或 换符合要求牌号的机油至规定油面处。取出油管内的异物，上紧接头处的螺栓或螺母；
(2) 换老化或损坏的骨架油封或“O”形密封胶圈；
(3) 换磨损的齿轮油泵或油泵轴套，磨损轻微时在平板上将端面磨平整。其不平度允许误差0.03mm；上轴套端面低于泵体上平面(正常值低于2.5~2.6mm)，如超差时应在下轴套加0.1~0.2mm铜片来补偿，安装时则应套在后轴套上装入；
(4)卸荷片和密封环 装在进油腔，两轴套才能保持平衡。卸荷片密封环应具有0.5mm的预压量；
(5)导向钢丝弹力应能同时将上、下轴套朝从动齿轮的旋转方向扭转一微小角度，使主、从动齿轮两个轴套的加工平面紧密贴合；
(6)轴套上的卸荷槽 装在低压腔一侧，以消除齿轮啮合时产生有害的闭死容积；
(7)压入自紧油封前，应在其表面涂一层润滑油，还要注意将阻油边缘朝向前盖，不能装反；
(8)“右旋”泵不能装在“左旋”机上，否则会冲坏骨架油封；
(9)在装泵盖前，须向泵壳内倒入少量机油，并用手转动啮合齿轮；
(10)在装好油泵盖未拧紧螺栓之前，应检查泵盖和泵体之间的间隙，是否在0.3~0.6mm之间，若间隙过小，应 换大密封圈和卸压件。液压油泵装好后，应转动灵活无卡滞现象。

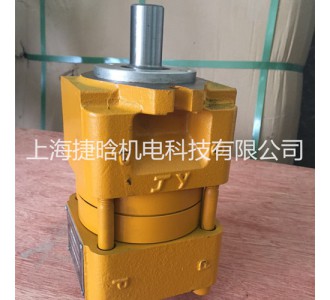

上海航发NB2-G16F低噪音内啮合齿轮泵 剪板机油泵
