NT系列直线共轭内啮合齿轮泵是一种设计新颖具有国际先进水平的液压动力元件，它具有结构简单、噪音低。寿命长、污染敏感性小等优点。
公称排量：80ml/r
额定压力：25MPa
瞬间压力：32MPa
详细型号：
NT2-C20F齿轮泵、NT2-G25F齿轮泵、NT2-C32F齿轮泵、NT3-C40F齿轮泵、NT3-C50F齿轮泵、NT3-C63F齿轮泵、NT4-C80F齿轮泵、NT4-C100F齿轮泵、NT4-C125F齿轮泵、NT5-C160F齿轮泵、NT5-C200F齿轮泵、NT5-C250F齿轮泵
NT2-D10F齿轮泵、NT2-D12F齿轮泵、NT2-D16F齿轮泵、NT3-D20F齿轮泵、NT3-D25F齿轮泵、NT3-D32F齿轮泵、NT4-D40F齿轮泵、NT4-D50F齿轮泵、NT4-D63F齿轮泵、NT5-D80F齿轮泵、NT5-D100F齿轮泵、NT5-D125F齿轮泵、NT4-D140F齿轮
NT2-G10F齿轮泵、NT2-G12F齿轮泵、NT2-G16F齿轮泵、NT3-G20F齿轮泵、NT3-G25F齿轮泵、NT3-G32F齿轮泵、NT4-G40F齿轮泵、NT4-G50F齿轮泵、NT4-G63F齿轮泵、NT5-G80F齿轮泵、NT5-G100F齿轮泵、NT5-G125F齿轮泵
【适用范围】
适用于矿山机械、工程机械、塑料机械、冶金机械、电钻辅机、石油化工机械、食品包装机械、精密机床、通用机床等各种机械的液压系统。如：注塑机、试验机、橡胶平板硫化机、压铸机、弯管机、冲剪机、粉煤机、压砖机、电瓶叉车等。
【性能特点】
低噪声性能:直线共轭内啮合齿轮泵采用特殊齿形使其齿轮接触平滑，达到静音运转。使用时声音极低，即使在高速运转时，其声音仍平稳平和。
长寿命性能:能在25MPa高压运转时，形成油膜保护零件不受磨损，使泵具有长寿命。
高压无压力脉动性能:直线共轭内啮合齿轮泵采用特殊齿形使其运转时几乎无困油，从而能达到高压并消除压力脉动，可以作为系统精密控制之动力源。
NT5-G80F齿轮泵故障分析及排除方法
|
故 障 |
原 因 |
排 除 方 法 |
|
流量不足或没有出油 |
1、电机回转方向错误 |
1、更正电机回转方向 |
|
2、吸油口滤油器吸入阻力较大 |
2、降低吸入阻力 |
|
|
3、吸入管漏气或堵塞，油面太低 |
3、排除漏气或堵塞原因，提高油面高度 |
|
|
4、油温过高 |
4、冷却油液 |
|
|
5、键断裂 |
5、更换新键 |
|
|
6、油箱过滤器堵塞 |
6、清洗过滤器 |
|
|
7、油箱过滤器容量不足 |
7、使用泵所示流量2倍以上的过滤器 |
|
|
8、泵中轴没有转动 |
8、检查联轴器 |
|
|
9、电机回转数不足 |
9、以规定的回转数驱动泵 |
|
|
10、油粘度过高 |
10、更换油种 |
|
|
压力波动或没有压力 |
1、液压系统中压力阀不能正常工作 |
1、更换压力阀 |
|
2、系统中有空气 |
2、排除空气 |
|
|
3、泵中零件损坏 |
3、更换零件 |
|
|
4、吸油管上螺栓松动、漏气 |
4、拧紧吸入口连接螺栓 |
|
|
5、吸入不足，夹有空气 |
5、消除吸入阻力，加大吸油管径 |
|
|
噪声大 |
1、吸入阻力大，吸入不足 |
1、加大管径，减少弯头 |
|
2、吸入管小，堵塞 |
2、吸入真空度应在20mmHg以下 |
|
|
3、油箱过滤器堵塞 |
3、清洗过滤器 |
|
|
4、泵体内有空气 |
4、开车前泵体内注满工作油 |
|
|
5、油粘度过高 |
5、选用合适粘度的油液 |
|
|
6、超过规定的回转数 |
6、检查电动机回转数 |
|
|
7、前后盖密封圈损坏 |
7、更换密封圈 |
|
|
8、油泵安装机架松动 |
8、固紧机架 |
|
|
9、安装油泵时，同轴度与垂直度超差 |
9、重新安装校正同轴度、垂直度 |
|
|
10、轴承磨损严重 |
10、更换轴承 |
|
|
11、油面过低 |
11、加油到液面计基准线。 |
|
|
12、联轴器发出异声 |
12、更换联轴器，重新装配使轴心对准 |
|
|
油温上升过快 |
1、油箱油液有大量泡沫 |
1、排除进气原因 |
|
2、油箱容积太小或油冷却器效果太差 |
2、增加油箱容积，改进冷却装置 |
|
|
3、油泵零件损坏 |
3、更换损坏的零件 |
|
|
油泵漏油 |
1、油粘度过高 |
1、选用合适的油液 |
|
2、密封圈或油封损坏 |
2、更换损坏的零件 |
|
|
3、泵体内回油孔堵塞 |
3、清洗泵体回油孔 |
|
|
4、安装油泵时，同轴度与垂直度超差 |
4、重新安装校正同轴度、垂直度 |

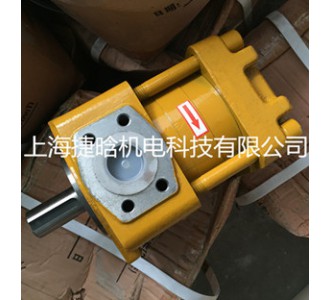

NT5-G80F高压内啮合齿轮泵
