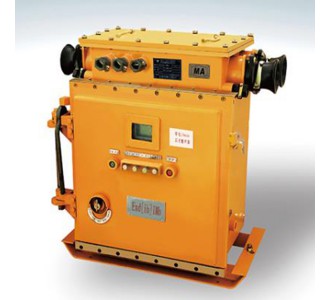

KJZ矿用隔爆真空永磁馈电开关

最小起订:
产品价格: 面议
供货总量:
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 78
询价


  • 产品详细说明
  • 详细参数
 KJZ-400、200/1140(660)Y矿用隔爆真空永磁馈电开关
一用途和适用范围
1、KJZ-400、200/1140(660)Y矿用隔爆真空智能型永磁馈电开关主要用于煤矿井下,适用于交流50HZ,额定电压为380V、660V、1140V额定电流至400A、三相中性点不接地供、变电系统中,作为总开关、分支开关、也可作为大容量电动机不频繁起动控制之用。当供电电路中出现过载、短路、欠压、过压、断相、电压断相或漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护,为分支开关漏电保护的后备保护;作分开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性。
2、适用范围
(1)海拔高度不超过2000米
(2)环境温度-5˚С~+40˚С
(3)空气相对湿度不大于95%(+25˚С)
(4)在无强烈震动和冲击振动的环境
(5)含有沼气和煤尘的空气中,但无足以腐蚀金属和破坏绝缘的气体和蒸汽的环境中
(6)无滴水的地方。
二、特点
1本开关采用的微机监控保护装置,是新型高性能微机控制保护产品,以单片机为核心,辅以工业级外围芯片,精密小型互感器,小型专用继电器,以及科学的算法,保护可靠灵敏,测量精度高。采用多种抗干扰措施,使装置具有极高的抗干扰能力;在用户界面上,具有良好的人机对话界面,采用大屏幕液晶汉化显示,自动背光,菜单式操作指示,对重要操作授权密码,有效防止误操作发生。本保护装置有故障记忆功能、电度计量储存;并可在线查询、修改,具备事件顺序记录、及遥测、遥信、远传等功能;装置配置带隔离RS-485标准异步通讯接口,通讯方式可采用通信电缆线。
2本开关采用真空永磁断路器,该断路器采用双稳态永磁机构,可动部件比其他机械结构断路器大量减少,可靠性和机械寿命大幅提高。是替代机械结构断路器的理想产品。在断路器技术参数范围内,可保证安全可靠地运行于相应电压等级的电网中接受和分配电能,并可在额定电流内进行频繁操作或多次开断短路电流。
3本开关具有电度计量功能。可实时显示电量,累计所产生的度数。
三、基本参数
1额定电压:1140V、660V、380V
2额定电流:400A、200A
3极限分断能力:9KA
4工作制:长期工作制。
5操作方式:电动合分闸
四、安装、使用与维护
1、安装
(1)安装之前必须检查馈电开关是否在运输过程中受到损坏,所有螺钉是否紧固,铭牌上各项技术数据是否与技术要求相符。
(2)安装时馈电开关必须垂直安装,倾角不大于15度。
(3)连接电缆前,必须注意进出线的正确性,标有“电源”的隔板下方为进线端。
(4)电缆应用橡胶电缆接入馈电开关。
(5)每台开关主接地、辅助接地要良好的接地,否则漏电不动作。
2、使用与维护
(1)本开关可作为电网总开关使用,也可作为分开关使用。(使用时直接在开关上设置)
(2)作为总开关使用后边的分支开关必须用本厂同型号的开关作分开关,否则漏电误动作。并且总开关要设延时400 mS左右。
(3)若本开关两台并联使用,因有关规定不允许在同一台供电系统中并用二台检漏继电器,将一台设置成总开关,将另外开关设置成分开关,这样就可以错开同时跳闸的问题。
(4)开关外壳的隔爆面应定期检查,隔爆间隙是否有损伤,是否涂有防锈油。
五、注意事项
1、搬运过程中,应避免强烈振动。
2、在使用过程中,不可能随意改变控制电器,否则不能保证开关的可靠工作。
3、开关使用接线如图1
4、本开关也可单独作总开关控制电机之用。同一系统只能用一台作总开关,否则漏电误动作。
