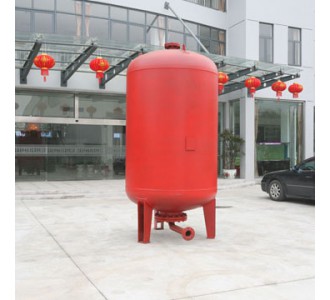

隔膜式气压罐分立式和卧式二种，其工作原理相同。

气压罐是成套自动给水设备中必不可少的组成部分，

其作用为：

贮能停机保压，确保管网压力并随时龙头有水。

应付少量供水及正常的管网泄露（不开泵）。

贮能也是实现自动控制功能不可缺少的部件。

具有清除水锤，清除压力抖动的作用，有利于压力传感器的正确测控使用。罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

水质不受外界污染，安装位置灵活机动，易于迁移。可以有效的平缓水系统中的压力波动，减少水泵的起停频率。新型隔膜安装工艺，气密性好。隔膜寿命长， 300万次屈挠试验不龟裂，隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。适用于各种生活，消防给水系统。

二、工作原理

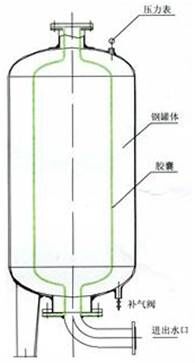

隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

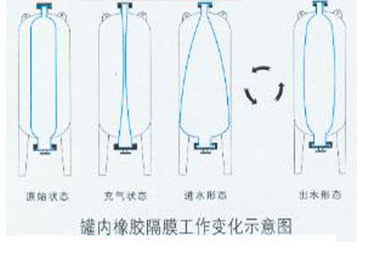

罐内橡胶隔膜工作变化示意图：

三、适应范围

隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

四、隔膜气压罐使用说明

（1）使用前必须先充气，后进水。

（2）充气压力表压为0.2~0.3MPa。

（3）在长期使用过程中发现低于0.2MPa时及时补气。

（4）在使用过程中出现压力不稳定，补气阀打开是否有出水现象，如有出水现象就表示隔膜已损坏需调换隔膜，再投入使用。

（5）每使用6个月，定期进行检查维修，补气阀是否有漏气现象，压力表校验期是否到期，需校验。

（6） 隔膜气压罐的安全阀、压力表应建立管理档案，安全阀安装在管路系统中，按国家有关规定执行。

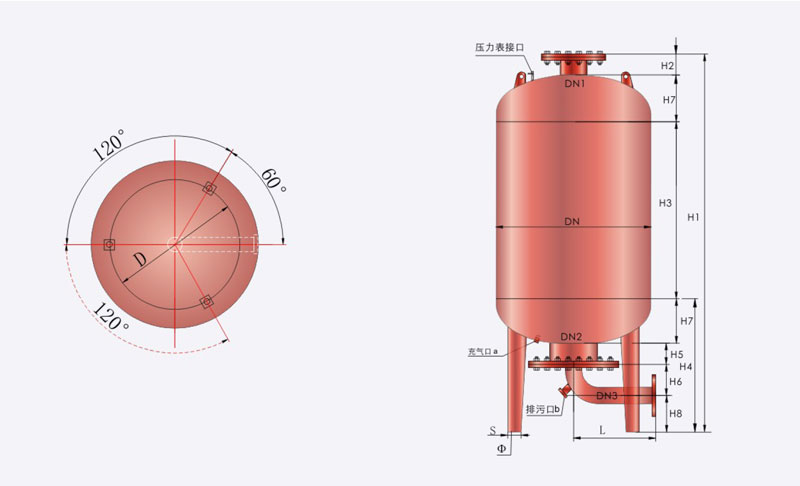

立式气压罐结构

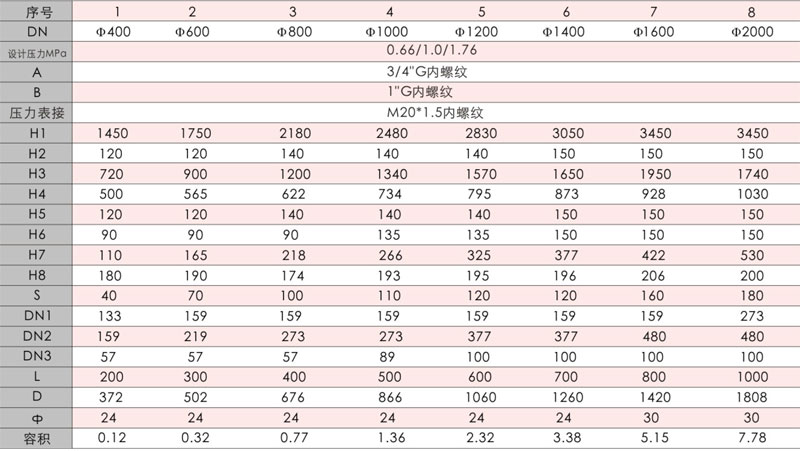

安装尺寸及参数表

卧式气压罐结构

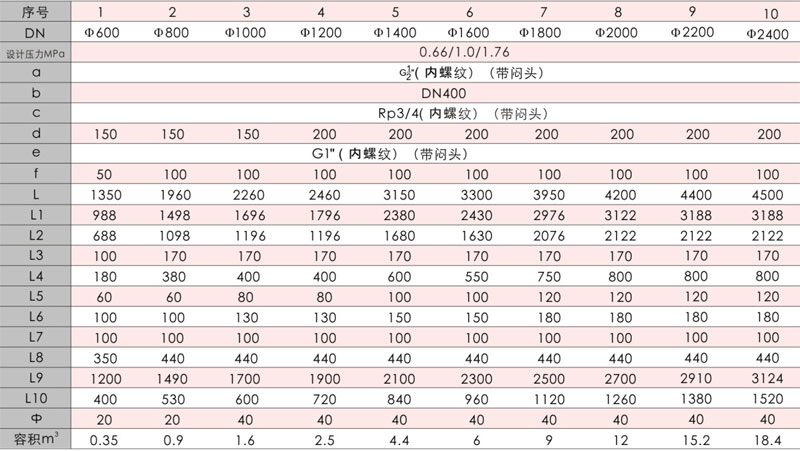

安装尺寸及参数表

★本公司保留对所有产品的外观设计和规格进行变更的权利。

★特殊规格可根据客户要求进行设计及制造。

★材质可以为碳钢及不锈钢。
