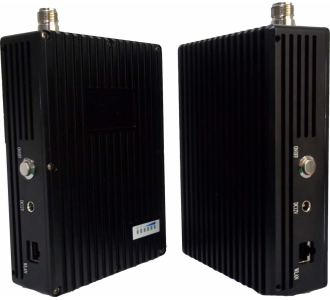

双向网络传输中继系统
D-912A
D-912A小型无线双向网络传输系统，采用TDD（Time Division Duplexing）时分双工技术，将信道资源在时间上通过时隙、频率上通过子载波来灵活分配给多个用户，在单一频率点最大限度的实现多用户接入。系统具有占用相对窄的频率带宽（5/10MHz）和很强的抗多径干扰能力等特点，能克服模拟技术和常规调制技术下多径反射及遮挡所带来的困扰，实现在非视距移动环境下传输视频、音频及数据。
实现点与点之间的信号中继，以实现无线网络延伸用途。
一、技术指标：
|
指 标 |
参 数 |
|
工作频率 |
300MHz～800MHz订制 |
|
调制模式 |
TDD |
|
射频功率 |
5W |
|
信道带宽 |
5/8/10MHz |
|
时延 |
≤200ms |
|
接收灵敏度 |
-92dBm |
|
传输方式 |
全双工 |
|
数据协议 |
TCP/IP |
|
数据速率 |
2Mbps～8Mbps |
|
传输距离 |
1～10Km(非视距)，5～30Km（视距） |
|
射频接口 |
N-K |
|
数据接口 |
RJ45 |
|
电池续航时间 |
5小时以上 |
|
功耗 |
30W |
|
尺寸规格 |
182×116×45 mm (L×W×H) |
|
重量 |
3kg |
二、方案拓扑示意图
三、系统清单：
收发一体机 1台
天线 1根
电源线 2个
网线 2条
