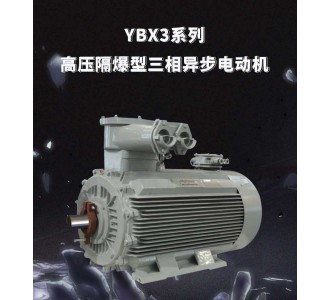

YBX3系列高压隔爆型三相异步电动机

产品品牌: 防爆云
最小起订:
产品价格: 面议
供货总量:
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 38
询价


  • 产品详细说明
  • 详细参数

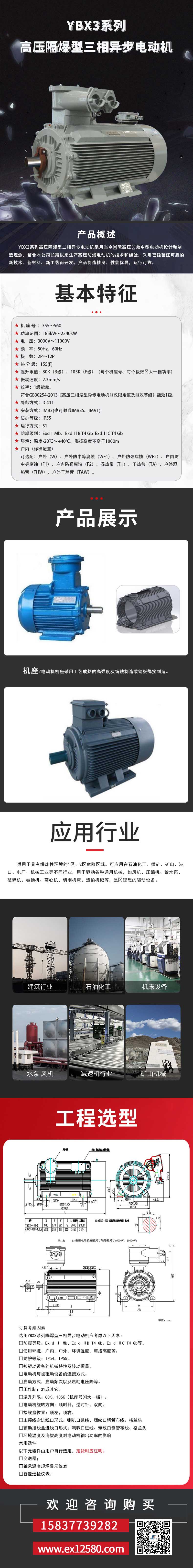

 YBX3系列-高压隔爆型三相异步电动机1-压缩

YBX3系列高压隔爆型三相异步电动机(机座号355~560)



1.产品概述
YBX3系列高压隔爆型三相异步电动机采用当今☒际高压☒效中型电动机设计和制造理念,结合本公司长期以来生产高压防爆电动机的技术和经验,采用已经验证可靠的新技术、新材料、新工艺而开发。产品制造精良、性能优异,运行可靠。
2.用途
适用于具有爆炸性环境的1区、2区危险区域。可应用在石油化工、煤矿、矿山、港口、电厂、机械工业等不同行业,用于驱动各种通用机械,如风机、压缩机、给水泵、破碎机、卷扬机、离心机、切削机床、运输机械等,是☒理想的驱动设备。
3.型号说明

防爆标志:

              防爆标志                              设备保护级别
       防爆型式(隔爆型)                             温度组别(T4)
设备类别(Ⅱ类B级)

型号描述
           Y  B   X   3  450   2 –   2    W
 异步电动机
隔爆型                                                  环境代号(户外)
高效率
  第三代                                                  极数(2极)
轴中心高(450mm)                              铁心长度代号(2号铁心)


4.执行标准
4.1GB 755  旋转电机 定额和性能
4.2GB/T 997  旋转电机结构型式、安装型式及接线盒位置的分类(IM代号)
4.3GB/T 1032  三相异步电动机试验方法
4.4GB/T 1993  旋转电机冷却方法
4.5GB 1971  旋转电机  线端标志与旋转方向
4.6GB/T 4772   旋转电机尺寸和输出功率等级
4.7GB/T 4942.1  旋转电机整体结构的外壳防护等级(IP代号)分级
4.8GB 10068  中心高为56mm及以上电机的机械振动  振动的测量及限值
4.9GB/T 10069.1  旋转电机噪声测定方法及限值 第1部分:旋转电机噪声测定方法
4.10GB 10069.3  旋转电机噪声测定方法及限值第3部分:噪声限值
4.11GB 3836.1  爆炸性环境  第1部分:设备 通用要求
4.12GB 3836.2  爆炸性环境  第2部分: 由隔爆外壳“d” 保护的设备
4.13GB 3836.3  爆炸性环境  第3部分:  由增安型“e”保护的设备
4.14GB 30254  高压三相笼型异步电动机能效限定值及能效等级
4.15GB 50058  爆炸和火灾危险环境电力装置设计规范
5.基本特征
5.1机 座 号  :355~560
5.2功率范围:185kW~2240kW
5.3电    压:3000V~11000V
5.4频    率:50Hz、60Hz
5.5极    数:2P~12P
5.6热 分 级:155(F)
5.7温升限值:80K(B级)、105K(F级)(每个机座号、每个极数☒大一档功率)
5.8振动速度:2.3mm/s
5.9效率:1级能效。符合GB30254-2013《高压三相笼型异步电动机能效限定值及能效等级》能效1级。
5.10冷却方式:IC411
5.11安装方式:IMB3(也可做成IMB35、IMV1)
5.12防护等级:IP55
5.13运行方式:S1
5.14防爆级别:ExdⅠMb、Exd ⅡB T4 Gb  Exd ⅡC T4 Gb
5.15环境:温度-20℃~+40℃、海拔高度不高于1000m
5.16
5.17户内(标准配置)
可选配:户外(W)、户外防中等腐蚀(WF1)、户外防强腐蚀(WF2)、户内防中等腐蚀(F1)、户内防强腐蚀(F2)、湿热带(TH)、干热带(TA)、户外湿热带(THW)、户外干热带(TAW)。
6.结构说明
6.1机座
电动机机座采用工艺成熟的高强度灰铸铁制造或钢板焊接制造。







6.2转子
铝鼠笼转子采用离心铸铝工艺或压铸铝工艺将液态纯铝浇注到转子铁芯槽中,一次性浇铸成型,将转子导条与端环铸成一个整体。铸铝转子结构和工艺保证了电动机转子不可比拟的可靠性,同时使电动机具有满意的转矩特性。大容量电动机采用铜条转子;可靠的导条紧固和端环焊接工艺以及高速电动机的护环结构,确保了铜条转子的可靠运行。
6.3轴承
滚动轴承
滚动轴承采用两轴承结构,带不停机排油装置和轴承测温装置。滚动轴承结构均设有V型密封圈,防止灰尘和水溅射进入轴承,使其具有较长的使用寿命和润滑间隔。滚动轴承再润滑加脂量及加脂间隔见表1。





滑动轴承
根据轴承的负荷情况,可选用靠热辐射和热传导自然冷却的油环自润滑方式或强制润滑方式。自润滑方式可以通过增设进回油管路,方便的实现强制润滑。滑动轴承强制润滑油量消耗见表2。
滑动轴承电动机自由状态时允许的轴向窜动量为±5mm,在这种情况下,电动机转子和轴系必须通过被驱动设备上的“限位装置”配合轴向定位。
轴承配置
电动机的轴承配置见表3
表1:滚动轴承再润滑加脂量及加脂间隔
轴承型号 承润滑脂型号 再润滑加脂量
(克) 再润滑加脂间隔  (h)
电机极数(同步转速r/min)
2P(3000) 4P(1500) 6P(1000) 8P(750) 10P(600)
6218 长城HTHS 25 1860 5300 7170 8360 8760
6318 40 1450 4700 6700 7880 8600
6220 30 1450 4700 6700 7880 8760
6222 40 1120 4100 6270 7440 8400
6224 45 3680 5900 7160 8100
6228 50 2920 5150 6550 7430
6230 60 2580 4700 6220 7150
6232 70 2290 4290 5850 6860
6316 30 1860 5300 7170 8360 8760
6326 80 2700 4840 6380 7000
6024 25 1220 4290 6380 7340 8470
NU1020 20 1200 3110 5180 6600 7550
NU1022 25 900 2580 4700 6200 7220
NU1024 25 600 2400 4290 5810 6910
NU1032 45 1700 2800 4290 5630
NU1034 55 1500 2480 3880 5190
NU216 20 1800 4500 6700 7290 8240
NU218 25 1200 4100 6300 6800 7750
NU222 40 3300 5100 5820 6610
NU228 55 2400 4200 4440 5780
表2:滑动轴承强制润滑油量消耗表
机座号 整机油量(L/min) 润滑油型号 油压范围
H500-2 6 L-TSA32(粘度为ISO VG32) 0.01~0.03MPa
H560-2 10

表3:轴承标准配置和选配表
中心高 标准配置 可选配置
H500-2 滑动轴承强制润滑 滑动轴承自润滑 6kV;P≤1000kW
10kV;P≤900kW
滚动轴承
H560-2 滑动轴承强制润滑
其他 滚动轴承
注:1.滑动轴承结构不适用于防爆等级为Exd ⅡC T4 Gb的电动机
    2.H500-2滚动轴承订货前需进行沟通咨询。
6.4外风扇:
根据电机的性能需求,不同机座号和极数采用不同的外风扇结构。适合的电机旋转方向和风扇属性见表4。





表4:电动机旋转方向和风扇属性
电机极数 机座号 电机旋转方向 风扇材质 风扇属性
2P 355~560 顺或逆 轻质高强度非金属复合材料 单向轴流风扇
4P 355~400 顺或逆或双向 金属 双向金属离心风扇
4P 450~560 顺或逆 金属 单向金属离心风扇
6P及以上 355~560 顺或逆或双向 金属 双向金属离心风扇
6.5接线盒及引入装置
高压接线盒
电动机的外部电缆引入线在接线盒中通过接线柱进行
可靠的连接。主接线盒为隔爆型铸铁接线盒。接线盒内腔
空间大,各接线端子之间的爬电距离与电气间隙符合国家标准规定。接线盒内腔涂有防锈底漆和耐弧性好的磁漆,接线端子经镀银处理后,与绕组引线电缆相接。接线盒内、外均设有单独的直径为 M12的接地端子。
进线口标准配置:喇叭口进线。                          高压接线盒内部
进线口可选配置:带螺纹口钢管布线或防爆葛兰头进线。
接线盒引入装置属性见表5。
辅助接线盒
辅助接线盒指测温接线盒和加热器接线盒,两者分别独立。测温端子采用端子排的连接方式。
辅助接线盒(包含测温和定子加热器) 标准配置:喇叭口进线。
可选配置:制成螺纹口钢管布线或防爆葛兰头进线。
喇叭口、螺纹口钢管布线和葛兰头接线盒引入装置属性见表5。







       加热器接线盒内部               测温接线盒内部
表5:接线盒引入装置属性
接线盒 引入装置 特征
主接线盒 喇叭口进线 采用压板式结构固定外部引线电缆。接线口处设有橡胶密封装置及防止电缆拨脱装置。高压接线盒密封圈直径有Φ64、Φ57、Φ51、Φ46、Φ40的同心圆,适用电缆外径为Φ39~Φ63mm,进线口为喇叭口,数量为1个。
螺纹口钢管布线 接线口处设有橡胶密封装置,密封圈直径有Φ64、Φ57、Φ51、Φ46、Φ40的同心圆,适用电缆外径为Φ39~Φ63mm,进线口为内螺纹口,规格为G2,数量为1个。
无铠格兰 适用于非铠装电缆进线,适用电缆外径为Φ48~Φ63mm,数量为1个。
铠装格兰 适用于铠装电缆进线,适用外层电缆外径为Φ57-Φ78mm,适用内层电缆外径为Φ54.5~Φ64mm,数量为1个。
辅助接线盒(包含测温和定子加热器) 喇叭口进线 接线口处设有橡胶密封装置,密封圈直径有Φ20、Φ16、Φ12、Φ6的同心圆,适用电缆外径为Φ6~Φ16mm,进线口为喇叭口,其中测温进线口为2个,加热器进线口为1个。
螺纹口钢管布线 接线口处设有橡胶密封装置,密封圈直径有Φ20、Φ16、Φ12、Φ6的同心圆,适用电缆外径为Φ6~Φ16mm,进线口为内螺纹口,规格为M25X1.5,其中测温进线口为2个,加热器进线口为1个。
无铠格兰 适用于非铠装电缆进线,适用电缆外径为Φ6~Φ16mm,材质铜镀镍,其中测温进线口为2个,加热器进线口为1个。
铠装格兰 适用于铠装电缆进线,适用外层电缆外径为Φ16.9-Φ26mm,适用内层电缆外径为Φ13.0~Φ20.2mm,材质铜镀镍,其中测温进线口为2个,加热器进线口为1个。
注:有特殊要求请提出。
