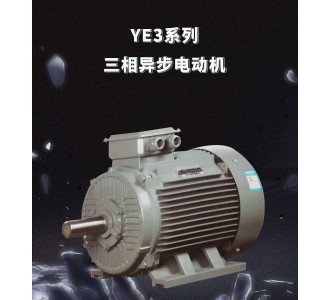

YE3 系列三相异步电动机
1.概述产品
YE3系列超☒效率三相异步电动机，是我公司自行研制开发的全封闭、自扇冷、鼠笼式、☒效率三相异步电动机。本系列电动机效率符合 GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的 2 级能效。
本系列电动机的功率等级、安装尺寸符合☒际电工委员会（IEC）标准的规定, 有利于出口机械设备的配套安装和引进设备的备品备件，可以与 Y 系列电动机、Y2 系列电动 机和 YE2 系列电动机互换。具有性能优良，使用☒全可靠，振动、噪声比同类产品低的 特点，符合环保要求。
2. 用途
适用于石油、化工、矿业、冶金、电力等行业中非爆炸环境的场所。是理想的动力设备。
4. 执行标准
GB/T 191 包装储运图示标志
GB 755 旋转电机 定额和性能
GB/T 997 旋转电机结构型式、安装型式及接线盒位置的分类(IM 代码)
GB/T 1032 三相异步电动机试验方法
GB/T 1993 旋转电机冷却方法
GB 1971 旋转电机 线端标志与旋转方向
GB/T 2423.1 电工电子产品环境试验 第 2 标准：试验方法 试验 A：低温
GB/T 2423.4 电工电子产品环境试验 第 2 部分: 试验方法 试验 Db:交变湿热
(12h+12h 循环)
GB/T 2423.16 电工电子产品环境试验 第 2 标准：试验方法 试验 J 和导则 长霉
GB/T 2423.17 电工电子产品基本环境试验规程 试验 Ka: 盐雾试验方法
GB/T 2423.33 电工电子产品环境试验 第 2 标准：试验方法 试验 Kca：高浓度二氧化硫试验
GB/T 4772.1 旋转电机尺寸和输出功率等级 第 1 部分：机座号 36～400 和凸缘
号 55～1080
GB/T 4942.1 旋转电机整体结构的防护等级（IP 代码）分级
GB 10068 轴中心高为 56mm 及以上电机的机械振动 振动的测量、评定及限值
GB/T 10069.1 旋转电机噪声测定方法及限值 第 1 部分：旋转电机噪声测定方法
GB 14711 中小型旋转电动机安全要求
GB 18613 中小型三相异步电动机能效限定值及能效等级
GB/T 12351 热带型旋转电机环境技术要求
GB/T 22719.1 交流低压电机散嵌绕组匝间绝缘 第 1 部分：试验方法
JB/T 4159 热带电工产品 通用技术要求
5. 基本特征
5.1.机座号：80～400
5.2.额定功率范围：0.75～630kW
5.3.极数：机座号 225 及以下 2～8 极，机座号 250 及以上 2-12 极。
5.4.额定电压： 380、660、380/660V。(注：基本系列 3kW 及以下电压 380V 为 Y
接，3kW 及以上电压 380V 为△接；也可按特殊电压制造)
5.5.额定频率：50Hz
5.6.热分级：155（F）级
5.7.温升等级:B 级(80K)
5.8.效率：2 级能效
5.9.冷却方式：IC411
5.10.安装方式：IMB3(也可制造其它安装方式)。
5.11.防护等级：IP55
5.12.运行方式：S1
5.13.户内（标准配置）。可选配：户外（W）、户外防中等腐蚀（WF1）、户外防强腐
蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、
户外湿热带（THW）、户外干热带（TAW）。
订货指南
8.1.电机选用考虑以下因素
□ 电压：380V、660V、等。
□ 频率：50Hz、60Hz 等。
□ 安装型式：IMB3、IMB35 等。
11 □ 使用环境：户内，户外，环境温度，海拔高度等。
□ 防护等级： IP55。
□ 被驱动设备的机械特性及转动惯量。
□ 电动机与被驱动设备的连接方式。
□ 启动方式，启动频次以及启动电压降等。
□ 工作制：S1 或其它。
□ 热分级： 155（F）级或其它。
□ 电动机旋转方向：顺时针，逆时针，双向。
□ 接线盒位置：右侧(注：右侧安装接线口低于底脚面时，电机出厂时接线口按朝后
安装，到现场时可按需调整)。
□ 接线盒进线口形式：葛兰头。
□ 环境温度及海拔高度等。
8.2.举例
例：中心高 280、75kW 、2P、50Hz、380V 机座带底脚、端盖无凸缘、顺时针旋转、
右侧出线、适用于具有中等腐蚀场所的电机，表述为：
YE3-280S-2 75kW 50Hz 380V IMB3 WF1 顺时针旋转 右侧出线
8.3.如有特殊要求，如电压、频率、热分级、旋转方向、安装型式、双轴伸、噪声、振
动限值、接线盒进线方式等必须签订技术协议后，方可制造。
