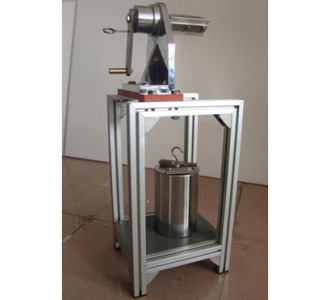

芯轴试验装置又名绝缘带耐磨试验装置，本装置是根据IEC 61347-1、IEC61588图6、IEC60950、IEC60065、GB4943、GB19212标准相关条款设计制造专用仪器，主要用于电力变压器、电源装置和类似产品的绝缘薄层进行芯轴试验、机械强度试验和耐磨试验。

芯轴试验装置对10°和230°位置进行机械限位，以确保试验角度的准确性，同时也实现了操作方法简单化；砝码附有挂环，以防试样某点因受力过大而被拉破。

主要技术参数：

结构：铝型材框架；

角度控制：手动固定；

操作方式：手动；

吊重配置：150N砝码一个，1N两个；

工艺处理：卷轴三棱体为电镀，尖点淬火处理；

装夹方式：蝶形螺丝压紧；

试验角度：±230°；

试验次数：3次。
