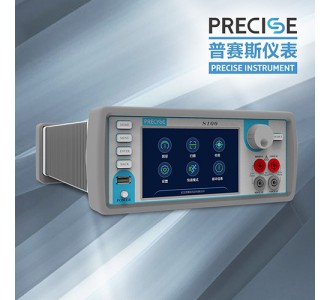

PD电性能测试高精度源表

产品品牌: 普赛斯仪表
最小起订: 1 台
产品价格: 32000.00元/台
供货总量: 10000 台
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 61
询价


  • 产品详细说明
  • 详细参数


光电二极管(Photo-Diode)是由一个PN结组成的半导体器件,具有单方向导电特性。光电二极管是在反向电压作用之下工作的,在一般照度的光线照射下,所产生的电流叫光电流。如果在外电路上接上负载,负载上就获得了电信号,而且这个电信号随着光的变化而相应变化。PD电性能测试高精度源表认准生产厂家武汉普赛斯仪表,详询一八一四零六六三四七六

光电二极管PD测试要求

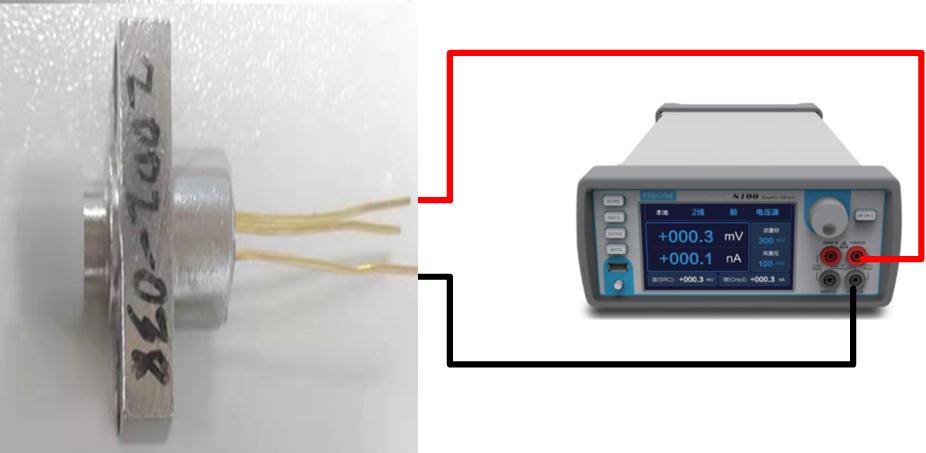

测试基本连线图如下:

测试连接图

主要测试指标

光灵敏度(S,Photosensitivity)

光谱响应范围(Spectral response range)

短路电流(Isc,Short circuit current)

暗电流(ID,dark current)

暗电流温度系数(Tcid,Temp. coefficient of ID)

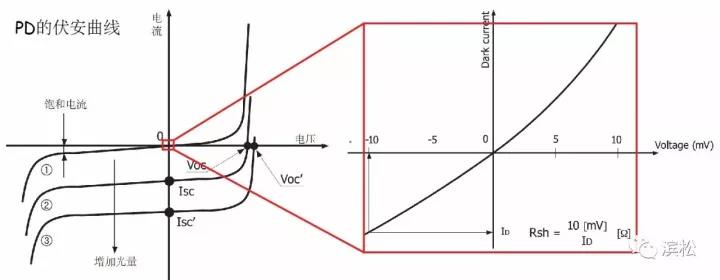

分流电阻(Rsh, Shunt resistance)

噪声等效功率(NEP,noise equivalent power)

上升时间(tr,Rise time)

终端电容(Ct)& 结电容(Cj)

……

光电二极管PD测试所需仪表

S系列台式源表/CS系列插卡式源表;

示波器;

LCR表;

温度箱;

样品探针台或者定制夹具;

IV测试分析软件;

典型测试指标

典型测试指标

选型依据

电压量程及精度;

电流量程及精度;

采样速率高;

IV测试分析软件功能;

PD电性能测试高精度源表常见问题

1、国产源表与进口源表相比有哪些优势?

答:普赛斯S系列源表完全对标2400,可测量电压和电流范围更宽。软件上不仅提供指令集,还支持C++和Labview的SDK包,更便于测试系统的集成。


2、CS插卡式源表在测量PD时最大可以做到多少个通道?





答:1003CS拥有最高容纳3子卡的插槽,1010CS拥有最高容纳10子卡的插槽,普赛斯子卡均能放入这两种主机,目前已开发,CS100、CS200、CS300、CS400、CBI401及CBI402子卡,其中CS100、CS200、CS300为单卡单通道,CS400、CBI401及CBI402为单卡四通道,卡内4通道共地。使用10插卡主机时,用户可实现高达40通道的配置,用户针对实际情况可以选择不同的子卡实现最优性价比搭配。
