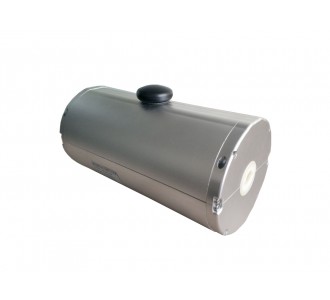

分布式故障在线监测设备

一 .概述

输电线路架设好后，会有当地电网部门派工作人员定期进行维护，检修。但面对数量如此庞大的输电线路来说，这样的检修工作周期长、效果差，如果无法及时发现线路故障，小问题可能会酿成大祸，为了能让电网运维人员实时监测到线路健康状态，特力康研发了分布式故障在线监测设备。

二.分布式故障在线监测设备技术参数

1.故障定位：行波传感器宽带1kHz~2MHz

2.故障区间定位可靠性≥95%

3.故障位置定位误差≤100米

4.有效检测线路长度≤30公里

三．分布式故障在线监测设备工作原理

1.输电线路分布式故障诊断系统不同于传统行波定位系统，其核心部件一分布式故障诊断装置安装于输电线路导线上，可以实时捕捉故障瞬间的行波信号。

2.对于复杂网络结构的输电线路，先利用工频故障电流定位故障区间，再在故障区间内实施行波定位

四．正常工作环境要求

温度：-40~85℃

大气压力：86Kpa~106Kpa

风速：0~100km/h

兼容性：可耐受500KV强电场、强磁场，具有可靠安全的电磁兼容性

五 。安装事项

1本产品可直接安装在输电线路上，上塔前请明确线路带电情况（建议安装特力康电流分级型带电指示器）

2一般2~3套设备可完成对30km的线路监测

六．产品别称

线路在线监测装置-故障监测交流型、输电线路故障监测装置、分布式故障在线监测设备、输电线路分布式故障定位装置、分布式故障及隐患一体化监测装置

七 。产品型号

TLKS-PMG-DSC
