顶板离层仪 T型离层仪 LBY-2A顶板离层仪

顶板离层仪作用说明：LBY-2顶板离层指示仪是一种检测顶板岩层移动的专用监测仪器。它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。可以给煤矿工程技术人员和监测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆的合理性、经济性而需要的科学依据。从而有效的防止顶板坍落事故的发生，确保煤矿生产和工作人员的安全。

一 、LBY-2A顶板离层仪的原理
1.    LBY-2顶板离层指示仪是监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。本仪器灵敏度高，显示直观，大大减少了视觉误差。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。
2、顶板离层指示仪是将顶板孔内多个固定装置随岩层变化的值通过测量钢丝绳反映到设在顶板表面的测读数装置上。
二LBY-2A顶板离层仪结构

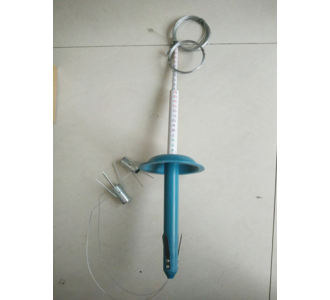

1、顶板离层仪由孔内锚爪、测量钢丝、孔内固定爪和测读数装置四部分组成：
2、孔内锚爪采用弹簧抓爪式结构；
3、测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；
4、测读数装置由两个带有刻度标志的塑料横管组成；
5、读数刻度和塑料管及管内弹簧组成。
三、  LBY-2A 顶板离层仪的安装
1、为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面10-700米内的离层仪要每班进行观测记录

仪器的安装
先安装深基点锚头（银色），用安装杆把锚头送至设计位置，送入时用手拉紧测绳。
浅部锚头（白色）送至设计位置。
将两根测绳穿过外测筒，注意将尺0点少许（5mm左右）露在顶板外。
接内测筒，注意将内测筒尺0点与外测筒下端面对齐。
后安装套筒，注意应是外测筒尺0点对准套管底边。
记录初读数，安装完毕。进口夜光材料制作而成.
2、主要技术指：
测量点数：2点；
·测量范围：0-110mm
·读数精度：1mm
·测绳长度4米、6米
··安装钻孔直径28mm、42mm
四、LBY-2A顶板离层仪用锚杆钻机∮28mm钻头打7m—8m深的孔；
深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深基点应固定顶板以上7m—8m处；浅基点3-4m
浅基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；
2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。
