深圳市天科乐通讯科技有限公司

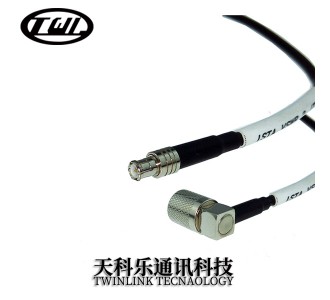

MCX射频连接器厂家直供

产品品牌: 天科乐
最小起订: 1 件
产品价格: 1.00元/件
供货总量: 99999 件
发货期限: 自买家付款之日起 7 天内发货
浏览次数: 130
询价


  • 产品详细说明
  • 详细参数
产品描述:mcx连接器开发于20世纪80年代。mcx连接器有50欧姆和75欧姆的两咱阻抗可供选择,mcx连接器公接头有开有六个槽口的处接触片。MCX工作频率高达6GHz,并可接各种用于装配同轴电缆、安装于PCB或面板等不同的类型可供选择。mcx连接器比SMB连接器的尺寸小约30%; 具有咬合结构。


产品简介



mcx连接器主要性能指标

温度范围

-55~+155°C(PE Cable -40~+85°C)

特性阻抗

50Ω

频率范围

0~6GHz

工作电压

170V(50Ω)r.m.s 在海平面上

耐 压

750V(50Ω)r.m.s 在海平面上

接触电阻

内导体之间

≤5mΩ

外导体之间

≤2.5mΩ

绝缘电阻

≥5000mΩ

内导体保持力

≥0.28N

插入损耗

0.18dB/1GHz

连接器啮合力

≤20N

连接器拉脱力

≥8N

电压驻波比

直 式

≤1.20/1GHZ

弯 式

≤1.45/1GHZ

耐用性

≥500次

部件

材料

表面处理

壳体

铍铜-镀金或三元合金

铍铜-镀金或三元合金

插针

黄铜-镀金

黄铜-镀金

插孔

铍铜-镀金

铍铜-镀金

外导体

公头

铍铜-镀金

镀银-磷青铜

母头

黄铜-三元合金

镀银-磷青铜

压接套

铜或黄铜-镀金

-镀三元合金

绝缘体

聚四氟乙烯(PTFE)或全氟烷氧基树脂(PFA)



o型密封件

硅橡胶



备注:上述mcx连接器为一般性参考,实际中,天科乐会因应用环境不同,用户要求不同,上述指标也有所不同


了解更多详情可搜索天科乐进行查询 www.twl-link.cn
