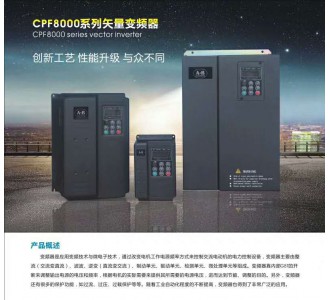

生产7.5KW工业变频器,塑壳式断路器配件

产品品牌: 罗卡电气
最小起订: 1 台
产品价格: 1000.00元/台
供货总量: 999 台
发货期限: 自买家付款之日起 3 天内发货
浏览次数: 62
询价


  • 产品详细说明
  • 详细参数
 生产7.5KW工业变频器,塑壳式断路器配件

变频供水节能改造分析



1.节电原理

水泵站的装机是按城市最不利条件下、最大时流量和所需相应扬程决定的。而实际上每天内只有很短时间能达到最大时流量,大多数时间里,水泵站都处在小流量下工作,因此,平时大部分的时间内机泵都处于低负荷运行。为了适应流量的变化,许多泵站在运行中采取关小出口闸门的办法来控制流量,当用水量减小时,如果水泵正常运转,则系统压力将增高,为了使水泵工作效率仍保持在高效区,采用关小出水闸阀角度来调流,从而造成出口闸门前后的压力差值(少则多米多则几十米)就白白地浪费于闸门阻力上,但采用此方法,系统从电网所耗能量并没有减少,电机之输出功率基本没有改变。尽管阀门调整达到了工况要求,只是能量的有效应用的比例少了,而损耗增加了, 即阀门对水压可产生10—20%的水压降,也即在此上要多消耗10--20%的能量。采用变速调节,阀门全开状态,无水压损耗,根据工况的要求自动调节电机之速度,使之与负荷相适应,使水泵适应流量和扬程变化的要求,即在管道特性曲线基本不变时,采用改变转速来改变泵的Q—H特性曲线。使它的工作点保持在高效段,达到输入功率减少的目的。



2.节能估算

采用恒压调速,第一是提高水泵效率,第二是减少了用阀门节流引起的压力损失,具有双重节能效果。根据电机水泵水压与流量的运行特性可知(在理想状况下):A.流量Q与电机转速成正比。B.压头(扬程)与电机转速的平方成正比。C、电机所耗功率与电机转速3次成正比。按照这种比例关系,经粗略计算可以发现,假定要求流量降低20%,如果采用调速方法电动机转述下降20%,此时电动机所需功率下降到原来数值的51.2%,与调节阀门的方法比较可节约电能48%左右,节能效果非常明显。当然,这种理论上的估算只能作为一个参考,在水泵的实际工作运行中,由于各种因素的影响,是达不到这样的节能效果的,据统计分析,采用恒压调速系统,其节能效果参照可如下表格:

流量

80%QA

70%QA

60%QA

50%QA

40%QA

30%Q

节能效果%

12.6

18.9

23.2

28.4

31

35.2

由此可见,对运行中的水泵而言,流量越小,则恒压调速节能效果越大,如果水泵大部分时间都是工作于高流量区,则节能效果不太明显。

电机轴功率P与水泵流量Q及扬程H之间有如下近似关系

(假设效率为1):

P (kW) =Q H/102

式中:P= 轴功率(kW);

   Q= 流量(m³/h);

H = 扬程(m)。

由此式可见,水泵流量及扬程的变化均影响电机轴功率。因此,要得到更好的节能效果,采用分时的变流变压控制系统,根据高、低峰用水量的变化,分时段设置不同的压力,使水泵组合的扬程处处能与管道综合的系统阻力相适应,通过变速调节,始终保持管网未稍的压力稳定,当流量减少时,使水泵效率基本不变,仍在高效区域内,而水泵所需的轴功率却相应减小了,转速下降了,能耗也就降低了。而变频调速系统,相较其它调速系统而言,具有调速范围广,效率高,功率因数高的特点,自我们国家八十年代末推广风机水泵的调速节能改造以来,一直是风机水泵机组节能降耗的最佳选择。



供水控制,归根结底,是为了满足用户对流量的需求。所以,流量是供水系统的基本控制对象,但流量的检测比较困难,费用也较高。考虑到在动态供水情况下,供水管道中水的压力P的大小与供水能力和用水需求之间的平衡情况有关:当供水能力大于用水量时,管道压力上升;当供水能力小于用水量时,则管道压力下降;当供水能力等于用水量时,则管道压力保持不变。可见,供水能力与用水需求之间的矛盾具体地反映在供水压力的变化上。从而压力就成了用来作为控制流量大小的参变量,也就是说,保持供水系统中某处压力的恒定,也就保证了使供水能力和用水需求处于平衡状态,恰到好处地满足了用户的用水要求,这就是恒压供水所要达到的目的。



主营产品:LCR系列在线一体式软启器/软起动柜,LCR系列全智能中文软启动器/软启动柜,内置旁路软起动器。SYG系列三相电源升压控制柜,全自动升压自耦一体启动控制柜,消防控制柜,JX01/XJ01,JJ1B/JJB系列自耦减压起动柜,QX4星三角起动柜,矢量型变频器/变频柜,頻敏变阻器/頻敏变阻柜及QZB变压器、CJ20交流接触器、水位自动控制柜等。                                                             本公司产品均已通过“3C”认证。经过多年的运行发展,现拥有生产电机起动产品专业人员近100余人,一批专业工程师、技格人员长期从事电机起动一类产品和配套产品的研发;拥有一批先进的检测设备,对所有的产品及元件进行更全面、细致、严格的检测,力求产品合格率100%。为更好服务用户,公司调动技术力量,已对起动柜的元件线路、外壳、包装进行全面改进。既往地征求广大用户的意见,不断创新、与时俱进
