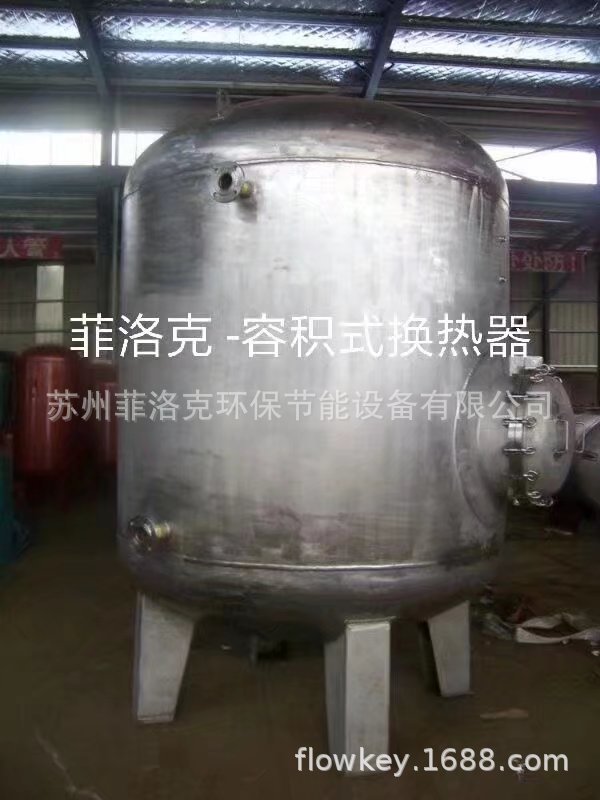

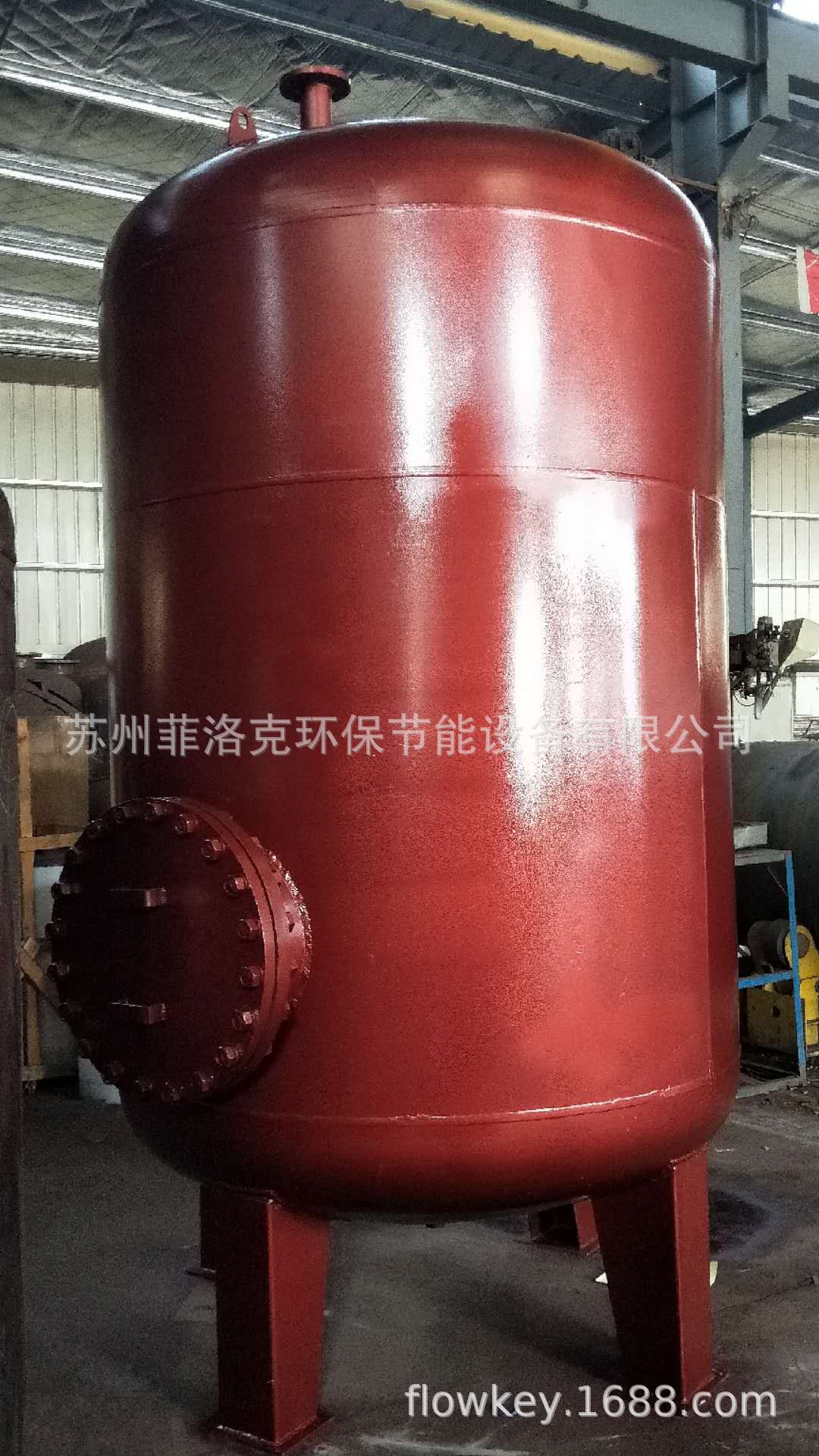

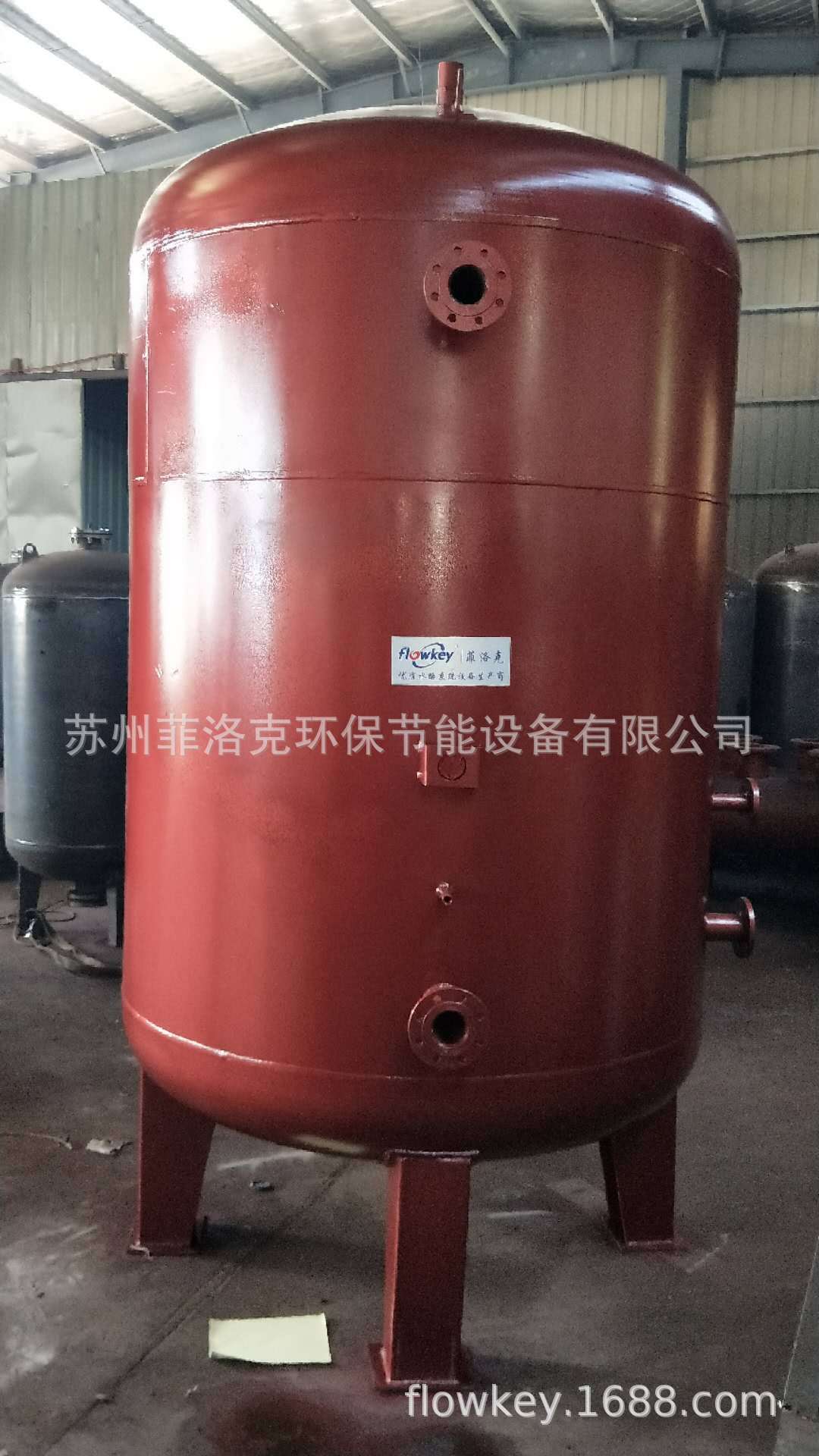

系列容积式换热器是从建筑部建筑设计总院引进的新型专利换热器，它是在利用“RV-02”

双管束容积式换热器系列的成功经验后，克服老产品耗钢量大、对设备用房要求高及品种规

格少、选用局限性大等缺点而推出的全新一代容积式换热器，经过机电部华东测试中心站的

热力性能测定，其热力性能远超过其它同类产品，是目前热水用水单位***理想和明智的换热

设备。

RV03系列按容积有1.5m3至15m3共6种规格，相应每种规格可根据管程热媒种类分蒸汽型及

高温软化热水型，且每种型号按换热面积不同又分A、B、C三种型号，适用于不同的热水产

量时的选型。

RV04系列按容积有1.5m3至15m3共23种规格，也有蒸汽型及高温热水型两种热媒可供热，

每种型号又有A、B、C、D四种换热面积，适应不同的热水量需求。

1、采用小管径换热管束，热媒二级换热。

2、罐内增设导流、阻流装置，设计结构优化，极大提高传热系数；

3、采用多流程新型换热管束，热媒利用率高，节能；

4、热媒温降大，正常使用可不设疏水器，凝水出水温度约55℃；

5、整个管束可以从前部抽出，检修非常方便；

6、冷水区域小，容积利用率达90%以上； 综合性能远远优于同类标准罐、节能；

7、配套进口全自动温度控制筏，自动控漫，用水舒适、节能，免去专人值班操作。

1、被加热水出口温度要求不高于75℃，实际使用时，为延缓结垢，被加热水出口温度宜控制在

50-60℃之间。

2、材质：壳体可按用户要求，选择不锈钢型（1Cr18Ni9Ti，或进口板SUS304），碳钢衬铜型

，换热U型管材料分：不锈钢管（1Cr18Ni9Ti），碳钢管（20#），紫铜管（T2）。碳钢壳

体外部喷涂调和漆防腐。

3、采用鞍式支座，安装换热器时，一般做高H=300mm的混泥土支墩，按支座安装图预留螺孔

位置。

1）换热器须设安全装置，具体有以下三种方法：

换热器顶部装安全阀，安全阀开启压力不超过相应设计压力（订购安全阀时应申明），安全

阀的安装与使用应符合劳动人事部《压力容器安全技术监察规程》规定；

换热器顶部装设通大气的膨胀管（在条件许可的场合）；

设膨胀水箱或压力式膨胀罐与换热器相连，以承受罐体及系统膨胀量。

（2）换热器使用中应定期检验，每年至少进行一次外观检查，每三年至少进行一次内、外部

检验，每六年至少进行一次全面检验，检查与检验内容及要求按《压力容器安全技术监察规

程》进行。

换热器使用时，应根据被加热水水质与使用情况定期清理水垢，当被加热水硬度较高时应采

用适宜的软化措施。

热交换器前部应在安装时留出与管束长度相等的管束抽出空间。
