荣达信®RJ-H90高强环氧砂浆（油性）

——兼具高强度、高粘接的特性

RJ-H90高强环氧砂浆是一种用于严酷环境的混凝土修补和加固施工的专用材料。适用于水工建筑抗冲磨损、抗气蚀、抗冻融环境下的混凝土修复；化工厂、码头、桥梁、涵洞、机场跑道等混凝土修补。具有高强度，高粘接力，韧性好，良好的抗冲击、防腐和耐久性。

1.    混凝土结构缺损、蜂窝、麻面的修补与加固；

2.    水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融破坏后的修复与保护；

3.    化工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补；

4.    公路、桥梁等主要受力构件的修补与加强；

5.    机场跑道、车间等工程部位的抗磨损防护与修补；

6.    混凝土管道表面缺陷和连接处的快速封闭粘结；

7.    车间、仓库等地面的磨损修复；

8.    预制构件装配缝隙的灌注修补。

1.    抗冲击，耐振动，抗压强度高；

2.    对旧混凝土基层有良好的粘结力；

3.    可潮湿基层粘接。

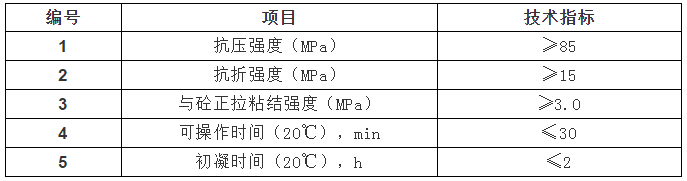

1、基层要求及处理

打磨去除混凝土基层表面的疏松层，露出坚实骨料，彻底扫净表面浮灰，基层要求坚固，干燥；无贯通宽裂缝。

2、材料配制

RJ-H90胶液配比：RJ-H90甲组份 ：RJ-H90乙组份=4：1（重量比）；

RJ-H90砂浆配比：RJ-H90甲组份 ：RJ-H90乙组份：RJ-H90粉料=4：1：20（重量比），根据气温、立面或平面施工调整Z90粉料用量；

甲、乙组份取料容器分开使用，每次配料不宜过多，随配随用，30分钟内用完。

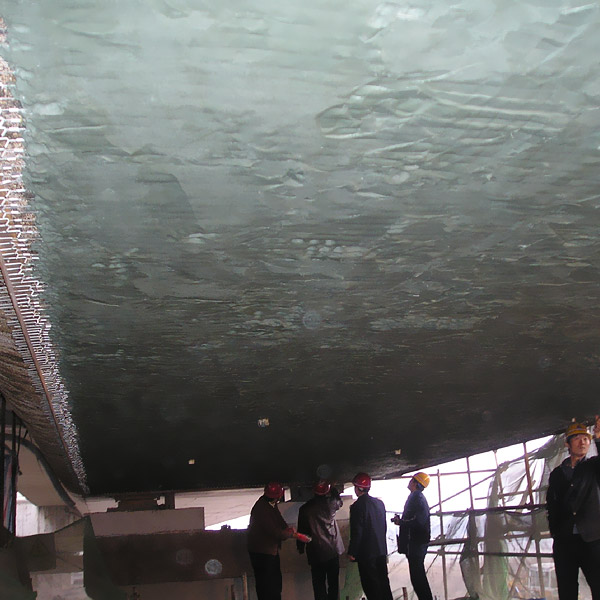

3、施工

涂刷胶液：将配制好的RJ-H90胶液搅拌均匀，采取辊涂或刷涂的方法，在处理好的基层上涂刷均匀，厚薄一致，确保完全涂满基层。间隔0.5~4小时（根据气温初凝后）可以进行下道工序；

压抹砂浆：在胶液涂刷后表面变粘（ 手触胶液有拉丝现象）后, 立即压抹配制好的RJ-H90砂浆，同时压实收光；

养护：干燥养护7天，可使用。

用量：6kg/m2左右（以结合层厚度3mm计）；

包装：RJ-H90甲组10kg/桶，RJ-H90乙组2.5kg/桶，RJ-H90粉料25kg/袋；

贮存：贮存于5℃以上干燥阴凉处，保质期未开封为12个月。

现场使用时，严禁在RJ-H90中掺入任何外加剂、外掺剂。不得与其他厂家生产的材料混用，以确保工程质量；

使用后立即用酒精清洗工具，固化后的材料只能用机械方法清除。
