深圳市创美芯光电科技有限公司

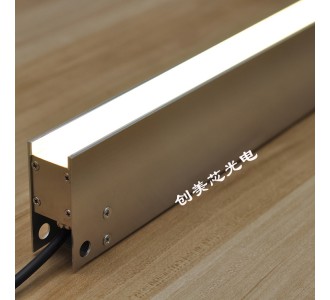

埋地LED灯带

产品品牌: 创美芯光电
最小起订: 1000 套
产品价格: 18.50元/套
供货总量: 10000 套
发货期限: 自买家付款之日起 6 天内发货
浏览次数: 210
询价


  • 产品详细说明
  • 详细参数
 伴随着人们的生活质量提高,我们周边的户外休闲广场及公园已经缺一不可,我公司的地埋LED灯带产品顺势而为解决广场夜景的不足,在应用市场的扩大,如(广场地面,街道地面、公园地面及舞台演艺、展会活动等等)有着广泛的需求,在广场及公园地面中发挥巨大效果,营造出气势恢弘、现代感的场面。
00-LED线条埋地灯 (1)
一、地埋LED灯带的参数及生产工艺符合性
我公司是一家专业从事户外广场地面LED灯具亮化产品厂家,有着多年的丰富生产灯具及应用经验,本着从客户需求着想,我公司采取成熟及可靠的整套系统,生产出优质且价格实惠的地埋LED灯带产品,保证出厂的产品每项指标达到且超过客户的技术要求。
1、地埋LED灯带内部结构构成
1.1、LED光源采用原装国际品牌OSRAM/欧司朗原片封装的光源,具备亮度高,寿命长,年光衰低于3%等的综合性能参数。
1.2、线路板采用厚度1.2mm以上铝基铜箔线路板,户外长年使用不易变形及折断影响灯具正常使用,且具备优质的可容纳LED灯具所需的电流及导热性能,解决普通玻纤纤维线路板不可用于低温潮湿的环境,LED灯具可24小时不间断工作。
1.3、驱动芯片采用原片集成封装而成,有效的防静电击穿确保能驱动每个LED光源正常工作,内建伽马矫正及时间、地址自动调整,当整个系统LED灯具在工作时,即使一个非正常工作的情况下不影响下一个正常灯具的信号通过,灰度可达到256×256×256级别。
1.4、电阻采用国内封装的高功率型,高能型,浪涌阻断型(可阻断雷电过电压和操作过电压等瞬态过电压)具有体积小、重量轻、安装密度高,抗震性强.抗干扰能力强,高频特性好等优点。
2、地埋LED灯带外部主要部件
2.1、发光面采用全新的ED钢化磨砂防滑玻璃,灯具发光时的穿透性达到98%以上,无暗点,无黄斑,真实有效发挥LED光源本身的颜色及色温,防眩光,适合人眼近距离观看无眩光,强度高、耐用冲击,耐疲劳性,室外使用温度可达-45℃- 140℃范围内。
2.2、灯体为6063优质铝合金灯体,(特别说明:为什么我们会采取铝合金灯体,LED光源在通电工作时会发出热量,需要散热,降低光源中心温度,铝合金灯体可以有效的散发热量,确保每个LED光源都能稳定工作)。
2.3、预埋件采用不锈钢可拆卸式,埋地安装具备耐腐蚀,耐高温和低温,不易变形等明显优点,为了解决安装方便且拆下来也方便,需要专门定制这种嵌入式的预埋件是不可省略材料。
LED线条埋地灯对接效果 (7)
2.4、外部连接线采用硅橡胶材质的纯铜导电线,具备抗高温及低温等恶劣环境中应用不变形及不生锈等显著效果
3、地埋LED灯带生产工艺介绍
3.1、生产时采用全自动高速贴片机把LED光源和驱动控制芯片贴在线路板上,防止人员生产时带静电击穿或击伤LED光源及驱动芯片。
3.2、焊接工艺,把贴好灯板采用大型回流焊自动锡点焊接处理,确保每一个焊点都能焊接到位,减少生产时因为虚焊给灯具带来不稳定的因素。
3.3、防水处理,采用全自动灌胶机自动添加胶水使每次注胶容量一致,让整个灯具的LED光源及其他元器件全覆盖硅胶防水(在生产时,覆盖平整度达到一致),确保灯具长时间应用防水等级达到IP67级别(可沉入水中应用不损坏)。
3.4、灯具焊接电源及信号线处理,我公司是一家专业生产地面LED灯具厂家,具备多年的生产经验,拥有固定产线员工,在焊接灯具连接线关键部位时,采用6年以上长期操作该工序的熟练操作人员进行焊接,确保一次性焊接到位,无需反复操作,使焊接点饱满,线路板表面光洁,通电顺畅等工艺。
二、地埋LED灯带规格参数表
00-LED线条埋地灯 (1)参数

规格尺寸
33×75×1000尺寸图2
三、埋地LED灯带控制器系统及参数
1、32—65536级灰度控制,软件Gamma校正处理。
2、支持各种点、线、面光源,支持各种规则,异形处理。
3、采用主控和分控的控制方式,播放效果存储在主控器(脱机播放器)的SD卡中,同一工程只要主控插卡即可, 分控不用插卡,更换效果更方便。主控和分控,分控和分控采用串行方式,无需播码。
4、单台主控(脱机播放器)可带载60套分控或带载16万点;控制器之间的通讯采用国际标准的TCP/IP网络协议,传输速度更稳定快速。
5、每台分控8个端口,每端口可带768个像素灯,主控无法带灯。
6、分控测试功能,通过调节按键来选择灯具带载IC,自带3种测试程序(内置效果默认带载3通道)。
7、主控对分控进行手动编号,分控对分控进行手动编号。
8、带载DMX 灯具时主控可以对所有分控的灯具进行一键写址。
9、增强TTL和485差分信号输出,兼容单、双线以及DMX IC的控制器,接单线IC的灯具时,无需接CLK时钟线。
控制连接方式
控制器接线方式

控制器具体参数
工作温度:-30℃—85℃
工作电源:AC100-240V输入
功 耗:5W
外观尺寸: L257MM * W140 * H40MM
重 量:1.5Kg带外包装(4pin接线端子*8;电源线*1;纸盒*1)
输出类型:4pin接线端子
1线条埋地灯 (1)

1线条埋地灯 (7)
四、地埋LED灯带安装施工步骤及方法
1.开孔,按照产品外径尺寸开长宽高大于3mm的孔位,不宜过大。
2.埋电线套管,为了有效防止埋地施工时电线被刮伤,造成短路,漏电,尽可能长时间保护好线路通畅。
3.装电源线,按照电源线的实际尺寸,挖好装PVC管的线槽,将电源线引入,尽量做到防水等级IP67以上,要密封好,不可让水进入线槽中,防止漏电。
4.安装LED电源,将开关电源,漏电开关整合安装到防水配电箱里(说明:安装LED电源时,需要做好地线正确处理接地)接线时请参考安装接线图。
4.接线,将电源线与引入的灯具电源线连接好,接牢,做到防水等级IP67以上,避免接头接触不良引起故障或漏电。
5.安装预埋件,将预埋件安装与地面齐平,倒水泥浆固定到一定位置,准备好灯体,接线,通电,彩色灯具需调试控制器。
6.亮灯,仔细检查线路是否正确,确认无误后方可通电亮灯。
7.确保整个系统运行正常,将地埋LED灯带灯体嵌入安装到预埋件里,整个项目安装完毕。
8.注意事项,在施工安装时请小心轻放,切勿用重锤或硬物敲打产品的玻璃,以免损坏,详情请与安装图相结合,非安装施工人员请勿随意安装,如有特殊情况请与我公司联系,避免因安装不当造成损失。
应用工程图
2-线条埋地灯
