大流量河道排水潜水贯流泵

我国平原地区的灌溉、调水、排水大泵站多为低扬程泵站，如南水北调东线工程设计扬程为1.7～90m，其中3m以下的6座，占8%，约6m的泵站57座，占76%；另外，近年来国家大力发展的城市防洪工程和水环境治理工程中的泵站也多为低扬程泵站，这些泵站具有扬程低，流量大等特点，流道的水力损失对泵装置效率影响很大，因此在设计中泵装置型式的选择至关重要。

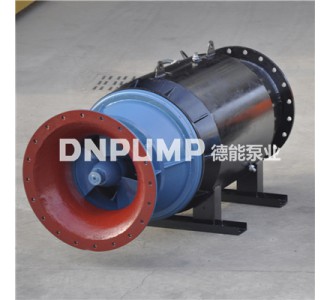

大流量河道排水潜水贯流泵图片

潜水贯流式机组的水泵转轮、后导叶、齿轮箱、电机连为一体直接布置在流道中，机组段采用全金属壳体，整体吊装，安装方便。电机、齿轮箱在水中，设备外壳利用流动的水流冷却，潜水电机设有渗漏、过载、过流、温度等检测、保护装置。潜水贯流式机组利用了潜水电泵的技术，保持了灯泡贯流泵水力性能好、效率高的特点，具有土建结构简单、机组结构紧凑、流道水力损失小等优点，但设备可靠性要求高，密封止水要求高。

安装示意图

灯泡式潜水贯流泵装置，属于水利水电工程技术领域。包括依次设置连接的进水流道、叶轮、导叶体、灯泡体、出水流道，所述进水流道为渐缩形体，导叶体为扩散导叶体，导叶体轮毂与叶轮轮毂、灯泡体的衔接部分过渡平顺；灯泡体的外形呈水滴形，灯泡体的尾部为尖锥形，灯泡体支承在支撑件上；出水流道为单边渐扩形体，出水流道由灯泡体出口圆形断面经单边渐扩光滑过渡至矩形出口断面。本实用新型以流速分布均匀和水力损失小为原则对进水流道、灯泡体及出水流道进行了优化设计，以达到进水流道、灯泡体、出水流道的水力损失进一步减小，提高泵装置水力效率的目的。适用于区域抗旱、城市防洪排涝和城镇供水等领域，安全可靠，工程造价低，安装维护方便，运行费用少。
