灯泡式潜水贯流泵 灯泡泵流道的水力性能类似于灯泡贯流泵，流道为平直管，水流轴向通过流道，这种结构型式水力性能较佳，流道损失相对较小，装置效率高；轴伸贯流泵流道为S形，弯曲的流道使水力损失增大，泵装置效率相对较低；竖井贯流泵的装置效率介于潜水贯流泵和轴伸贯流泵之间，流道为平直管式，水流从竖井的两侧通过流道。根据水利部南水北调同台测试对比试验成果，对比转速为900m·kW的轴流式模型叶轮配不同型式的贯流式流道进行同台对比测试，实验成果表明灯泡贯流式机组效率高于轴伸贯流式，在H=2.5～3.5m，Q=350~400L/s时，效率高2%～3%。

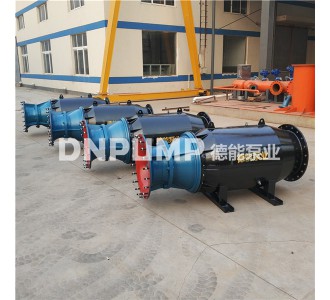

灯泡式潜水贯流泵 灯泡泵图片

水泵参数：

1.贯流泵型号：QGL、QZWG

2.流量：1000m3/h -26000m3/h

3.杨程：1m-10m

4.电机功率：15KW-500KW

5.电压等级：380V-10KV

6.自带10米潜水电缆

安装示意图

现场安装图

贯流泵电机为卧式结构，轴伸端(前端)为座式滚动轴承，非轴伸端(后端)为端盖式滚动轴承。轴承的安装结构对电机运行的轴承温升、噪音、使用寿命关系重大，并且轴承的弹道间隙可调确保轴承运行在状态。

发明内容本实用新型的目的是为了克服现有技术的不足，提供一种贯流泵电机后端轴承的安装结构，它的结构设置合理，能使电机安装顺利，并能确保电机运行良好。实现上述目的的技术方案是一种贯流泵电机后端轴承的安装结构，包括转轴、固定在转轴的非轴伸端的轴承支架、嵌装在轴承支架内前部的轴承内座、安装在轴承支架后部并连接在轴承内座后端的轴承外座、连接在轴承外座后端的外盖、安装在轴承内座内腔中的轴向推力轴承、安装在轴承外座内腔中的径向推力轴承。
